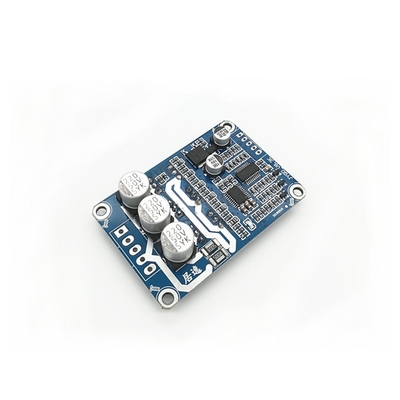

JYQD-V8.3E BLDC motorcontroller 12-36VDC 15A sensorloos

MOQ:	1
Prijs:	$7.90-9.90

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Invoerspanning:

12-36Vdc

Nominale kracht:

300W

Max Power:

500W

Maximale stroom:

15a

Controlesalgoritme:

vierkante golf

Afmetingen:

67 mm x 36,5 mm x 16,6 mm

Snelheidsregeling:

PWM/0-5V

Snelheidsfeedback:

Werktemperatuur:

-10°C tot 60°C

PWM -frequentie:

1k-20 kHz

PWM-Plichtscyclus:

0-100%

PWM -amplitude:

Controlepoortafstand:

2,54 mm

Power Port Distance:

3.96mm

Motorype:

Sensorless

Markeren:

BLDC-motorcontroller 15A zonder sensor

BLDC driver board 12-36VDC

motorcontroller met garantie

Productbeschrijving

JYQD-V8.3E BLDC motorcontroller

12-36VDC-invoer, maximale stroom 15A voor sensorloze motoren

Belangrijkste specificaties

Model nr.:JYQD-V8.3E
Stroominvoer:12-36VDC
Nominaal vermogen:300 W
Max Power:500 W
Maximale stroom:15A
Geschiktheid:motor zonder sensor
Beheeralgoritmes:Vierkantgolf
Afmetingen:67 mm × 36,5 mm × 16,6 mm
Versnellingscontrole:PWM/0-5V
Snelheidsfeedbacksignaaluitgang:- Ja, dat klopt.
Werktemperatuur:-10°C tot 60°C

Beschermingsfuncties

Overstroom, kortsluiting, overspanning, onderspanning, vergrendelde rotor, oververhitting

Productoverzicht

Het JYQD-V8.3E BLDC-motorstuurbord is een gelijkstroomborstelloze stuurbord dat is ontworpen om gelijkstroomborstelloze motoren te bedienen met een precieze snelheidsregeling van 0 tot 100%.De vierkante golfregelagoritmen zorgen voor stabiliteit en nauwkeurigheid., waardoor het geschikt is voor verschillende toepassingen.

Toepassingen

Robotica
Elektrische fietsen
Elektrische rolstoelen
Elektrische scooters
Hubmotoren
Elektrische skateboards
Drones
Hoverboards
Elektrische eenwielers
Elektrische bromfietsen
elektrische go-karts
RC-auto's
Industriële robots
Logistieke transportbanden
Automatiseringsapparatuur
CNC-machines
Zelfrijdende grasmaaiers
Consumentenelektronica
Huishoudelijke apparaten
Industriële apparatuur

Uiterlijk

Gebruiksrichtlijnen

Bevestig dat de spannings- en vermogensparameters van de motor het opgegeven bereik niet overschrijden.
Dit stuurbord wordt geleverd zonder behuizing en wasbak. Het kan motoren onder de 60W zonder wasbak aansturen maar vereist normale ventilatie.
De 5V-uitgangspoort is alleen voor externe potentiometer of schakelaar voor snelheidsregeling, commutatie en activerende werking.

Bedradingsdiagram

Controlepoort

5V:Interne uitgangsspanning van het stuurbord voor externe potentiometer of schakelaar
Z/F:Roterende richtingsbesturingspoorten (5V hoog niveau = naar voren, 0V/GND = achteruit)
VR:Versnellingsbesturingspoort (analoge spanning 0,1V-5V of PWM 1K-20KHz, 5V amplitude)
M:Versnellingsimpulssignaaluitgang (5V-impulssignaal)
GND:Interne besturingsgrondslag van de bestuurder

Stroompoort

MA, MB, MC:Motorfaseverbindingen
GND:DC-negatief
VCC:DC positief

Inrichtingsnota's

Gebruik afgeschermde draden als de afstand tussen stuurbord en motor meer dan 50 cm bedraagt
Afstand van de bedieningspoort: 2,54 mm
Afstand van de aansluiting: 3,96 mm
Zorg voor isolatie tussen de MOSFET-stuurder en de koelplaat/installatieplaat

Afmetingen

Vervaardigingsproces

Verpakkingsinformatie

De BLDC motor driver is goed verpakt in een individuele antistatische zak.

Vaak gestelde vragen

Levertyd

Monster: 5 dagen
Massaproductie: 2-3 weken

Minimale bestelhoeveelheid

1 set voor alle serieproducten

Garantie

12 maanden na de datum van levering

Technische ondersteuning

We bieden 1 op 1 service en technische ondersteuning.
