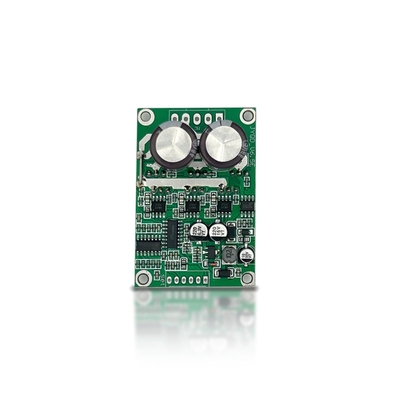

JYQD-V6.5E BLDC motordriver 36-72VDC 500W met snelheidsregeling

MOQ:	1
Prijs:	$8.90-10.90

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

Jiangsu, China

Merknaam

Bextremeshell

Modelnummer

Jyqd-V6.5E

Invoerspanning:

36-72VDC

Nominale kracht:

Max Power:

Maximale stroom:

Controlesalgoritme:

vierkante golf

Afmetingen:

63 mm x 36,5 mm x 33 mm

Snelheidsregeling:

PWM/0-5V

Snelheidsfeedback:

Werktemperatuur:

-10°C tot 60°C

PWM -frequentie:

1k-20 kHz

PWM-Plichtscyclus:

0-100%

PWM -amplitude:

Controlepoortafstand:

2,54 mm

Power Port Distance:

3.96mm

Motorype:

sensorloze motor

Markeren:

500 W BLDC-motorrijder

36-72VDC BLDC stuurbord

BLDC-motorrijder met snelheidsregeling

Productbeschrijving

JYQD-V6.5E BLDC Motor Driver

36-72VDC input met max. vermogen 500W en koppel/snelheidsregelfunctie.

Productattributen

Attribuut	Waarde
Accessoiretype	Motordriver
Voor gebruik met	BLDC-motor

Belangrijkste parameters

Modelnr.: JYQD-V6.5E

Stroomingang: 36-72VDC

Nominaal vermogen: 350W

Geschiktheid: Sensorloze motor

Max. vermogen: 500W

Max. stroom: 15A

Bescherming: Overstroom, kortsluiting, overspanning, onderspanning, geblokkeerde rotor, oververhitting

Besturingsalgoritmen: Vierkante golf

Afmetingen: 63mm × 36.5mm × 33mm

Snelheidsregeling: PWM/0-5V

Snelheidsfeedbacksignaaluitgang: Ja

Werktemperatuur: -10℃ tot 60℃

Toepassingen

De JYQD-V6.5E BLDC-motordriverkaart is ontworpen om DC borstelloze motoren te besturen met precieze snelheidsregeling (0-100%). De vierkante golfbesturingsalgoritmen zorgen voor stabiliteit en nauwkeurigheid voor verschillende toepassingen:

Elektrisch skateboard

Elektrische scooter

Elektrische rolstoel

Hoverboard

Drones

Elektrische eenwieler

Elektrische bromfiets

Elektrische skelter

RC-auto

Industriële robot

Logistieke transportband

Automatiseringsapparatuur

CNC-machines

Zelfrijdende grasmaaiers

Consumentenelektronica

Huishoudelijke apparaten

Industriële apparatuur

Uiterlijk

Toepassingsrichtlijnen

Bevestig dat de spannings- en vermogensparameters van de motor de gespecificeerde range niet overschrijden.
Deze driverkaart wordt geleverd zonder behuizing en koellichaam. Hij kan motoren onder de 100W aansturen zonder koellichaam, maar vereist wel normale ventilatie.
De 5V-uitgangspoort is alleen voor externe potentiometer of schakelaar voor snelheidsaanpassing, commutatie en inschakelbewerking - sluit geen externe stroomapparatuur aan.

Bedradingsschema

Besturingspoort

5V: Interne uitgangsspanning van de driverkaart voor externe potentiometer/schakelaar
Z/F: Rotatierichtingsregeling (5V=Vooruit, 0V/GND=Achteruit)
VR: Snelheidsregeling (0.1V-5V analoog of PWM 1K-20KHz, 5V amplitude)
Signaal: Snelheidspulssignaaluitgang (5V puls)
GND: Interne besturingsaarde van de driverkaart
Koppel: Startkoppelafstelling (verwijder eerst de vast-koppelweerstanden)

Stroompoort

MA, MB, MC: Motorfasen A, B, C
GND: DC negatief
VCC: DC positief

Opmerking: Gebruik afgeschermde draden als de afstand tussen driver en motor groter is dan 50 cm. Steekafstand besturingspoort: 2,54 mm, Steekafstand stroompoort: 3,96 mm. Zorg voor goede isolatie tussen MOSFET's en koellichaam/installatieplaat.

Afmetingen

Productietechniek

Verpakkingsinformatie

De BLDC-motordriver is verpakt in een individuele antistatische zak ter bescherming.

FAQ

Wat is de doorlooptijd?

Monster: 5 dagen | Massa-order: 2-3 weken

Wat is de MOQ?

1 set voor alle serieproducten

Wat is de garantie?

12 maanden vanaf de leverdatum

Hoe is de technische ondersteuning?

We bieden 1-op-1 service en technische ondersteuning
