JYQD-V7.5E BLDC Motor Driver 36-72VDC 500W met PWM-regeling

MOQ:	1
Prijs:	$8.90-10.90

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

Jiangsu, China

Merknaam

Bextremeshell

Modelnummer

Jyqd-V7.5E

Invoerspanning:

36-72VDC

Nominale kracht:

Max Power:

Maximale stroom:

Controlesalgoritme:

vierkante golf

Afmetingen:

63 mm x 42,5 mm x 33 mm

Snelheidsregeling:

PWM/0-5V

Snelheidsfeedback:

Werktemperatuur:

-10°C tot 60°C

PWM -frequentie:

1k-20 kHz

PWM-Plichtscyclus:

0-100%

PWM -amplitude:

Controlepoortafstand:

2,54 mm

Power Port Distance:

3.96mm

Motorype:

Hall Sensor Motor

Markeren:

500W BLDC motor driver met PWM

36-72VDC BLDC driver board

PWM-regeling BLDC motor driver

Productbeschrijving

JYQD-V7.5E Bldc Motor Driver

36-72VDC-ingang, max 500W vermogen, met PWM-besturing, Arduino-compatibel

Attribuut	Waarde
Type accessoire	Motorrijder
Voor gebruik met	BLDC -motor

BLDC Motor Driver Major Parameters

Model nr.:JYQD-V7.5E

Power Input:36-72VDC

Rated Power:350W

Geschiktheid:Hall Sensor Motor

Max Power:500W

Max Current:15a

Bescherming:Overstroom, kortsluiting, overspanning, onder spanning, vergrendelde rotor, oververwarmen

Controle -algoritmen:Vierkante golf

Afmetingen:63 mm × 42,5 mm × 33 mm

Snelheidsregeling:PWM/0-5V

Snelheid feedback signaaluitgang:Ja

Werkende temperatuur:-10 ℃ tot 60 ℃

BLDC Motor Driver Toepassingen

De JYQD-V7.5E BLDC Motor Driver Board is een direct stroomborstelloze bestuurdersbord ontworpen om DC-borstelloze motoren te regelen met precieze snelheidsregelgeving van 0 tot 100%. De vierkant golfbesturingsalgoritmen zorgen voor stabiliteit en nauwkeurigheid, waardoor het geschikt is voor verschillende toepassingen.

Elektrisch skateboard

Elektrische scooter

Elektrische rolstoel

Hoverboard

Drones

Elektrische eenwieler

Elektrische bromfiets

Elektrische kart

RC -auto

Industriële robot

Logistieke transportband

Automatiseringsapparatuur

CNC -machines

Zelfrijdende grasmaaiers

Consumentenelektronica

Thuisapparatuur

Industriële apparatuur

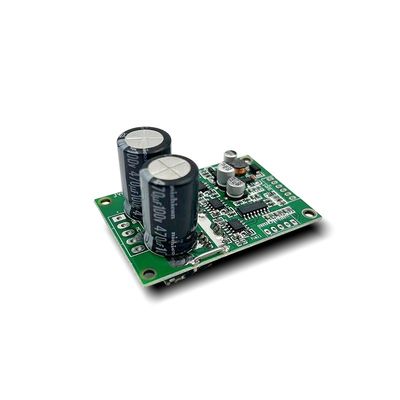

Bldc Motor Driver uiterlijk

Toepassingsrichtlijnen

Bevestig dat de spanning- en vermogensparameters van de motor het opgegeven bereik niet overschrijden.
Toepassing op de borstelloze DC -motor van de hal met hal bij 120 °. Mogelijk moet u de zaalreeksvolgorde of motorische lijnsequentie van de motor aanpassen voor een optimaal rij-effect.
Dit bestuurdersbord wordt geleverd zonder huisvesting en koellichaam. Het kan motoren onder de 100 watt drijven zonder koellichaam, maar vereist normale ventilatie.
De 5V -uitvoerpoort is alleen voor externe potentiometer of schakelaar voor snelheidsaanpassing, commutatie en activering. Verbind geen externe stroomapparatuur.

BLDC Motor Driver bedrading

1. Controlepoort

5V- Stuurbord Interne uitgangsspanning voor externe potentiometer of schakelaar
Z/F- Roterende richtingregeling (5V = voorwaarts, gnd = reverse)
VR-Snelheidscontrolepoort (0.1V-5V Analog of PWM 1K-20 kHz, 5V-amplitude)
EL- Poort inschakelen (5V = run, gnd = stop)
Signaal- Snelheidspulssignaaluitgang
GND- Driver Board Interne Control Ground

2. Power Port

Ma- motorfase a
MB- Motorfase B
MC- Motorfase C
P-- DC negatief
P+- DC positief

3. Hall Sensor Port

Ha- hal a
HB- hal B
HC- hal c
GND- grond
5V- 5V -uitgang

Belangrijke opmerkingen:Gebruik afgeschermde draden als de afstand tussen driver en motor meer dan 50 cm overschrijdt. Besturingspoortveld: 2,54 mm, Power Port Pitch: 3,96 mm. Zorg voor een goede isolatie tussen driver MOSFET en koellichaam/installatieplaat.

BLDC Motor Driver's Grootte

Productietechniek

Invoeggegevens

De BLDC -motorrijder is goed verpakt in een individuele antistatische tas.

FAQ

Wat is de doorlooptijd?

Voorbeeld: 5 dagen
Massorder: 2-3 weken

Wat is de MOQ?

1 set voor alle seriesproducten

Wat is de garantie?

12 maanden vanaf de datum van levering

Hoe is de technische ondersteuning?

We bieden 1-op-1 service en technische ondersteuning
