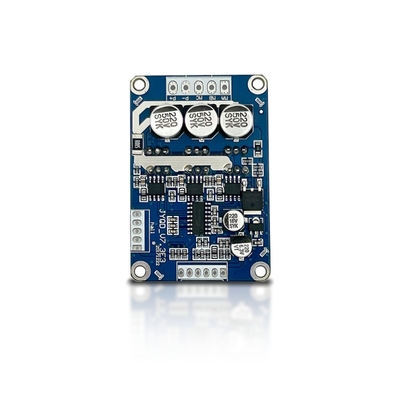

JYQD-V7.3E3 BLDC Motor Driver 12-36VDC 500W PWM Control

MOQ:	1
Prijs:	$7.90-9.90

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

Jiangsu, China

Merknaam

Bextremeshell

Modelnummer

Jyqd-V7.3E3

Invoerspanning:

12-36Vdc

Nominale kracht:

Max Power:

Maximale stroom:

Controlesalgoritme:

vierkante golf

Afmetingen:

63 mm x 42,5 mm x 20 mm

Snelheidsregeling:

PWM/0-5V

Snelheidsfeedback:

Werktemperatuur:

-10°C tot 60°C

PWM -frequentie:

1k-20 kHz

PWM-Plichtscyclus:

0-100%

PWM -amplitude:

Controlepoortafstand:

2,54 mm

Power Port Distance:

3.96mm

Motorype:

Hall Sensor Motor

Markeren:

BLDC motor driver 500W PWM

BLDC driver board 12-36VDC

motor driver with PWM control

Productbeschrijving

JYQD-V7.3E3 BLDC motorrijder

12-36VDC-invoer, maximaal 500W vermogen, met PWM-besturing, compatibel met Arduino

Productspecificaties

Aantekening	Waarde
Tipe accessoire	Motorrijder
Gebruik	Motor
Compatibele producten	BLDC-motor

Belangrijkste kenmerken

Model nr.:JYQD-V7.3E3
Stroominvoer:12-36VDC
Nominaal vermogen:350 W
Max Power:500 W
Maximale stroom:15A
Bescherming:Overstroom, kortsluiting, overspanning, onderspanning, vergrendelde rotor, oververhitting
Beheeralgoritmes:Vierkantgolf
Afmetingen:63 mm × 42,5 mm × 20 mm
Versnellingscontrole:PWM/0-5V
Snelheidsfeedback:Signaaluitgang beschikbaar
Werktemperatuur:-10°C tot 60°C

Toepassingen

Het JYQD-V7.3E3 BLDC-motorstuurbord is ontworpen voor nauwkeurige snelheidsregeling van gelijkstroomborstelloze motoren van 0 tot 100%.Het vierkante golfbesturingsalgoritme zorgt voor stabiliteit en nauwkeurigheid voor verschillende toepassingen.:

Algemeen gebruik:

Elektrische skateboards en scooters
Elektrische rolstoelen en hoverboards
Drones en RC voertuigen
Elektrische fietsen
Industriële robots en automatiseringsapparatuur
CNC-machines en transportersystemen
Zelfrijdende grasmaaiers
Consumentenelektronica en huishoudelijke apparaten

Foto's van producten

Installatierichtlijnen

Zorg ervoor dat de motorspanning en vermogen parameters zijn binnen het gespecificeerde bereik
Compatibel met 120° Hall borstelloze gelijkstroommotoren (kan een aanpassing van de Halllijn volgorde vereisen)
Voor motoren met een vermogen van minder dan 100 W is geen verwarmingsbak vereist (de juiste ventilatie moet worden gewaarborgd)
5V-uitgangspoort is alleen voor snelheidsregeling - sluit geen externe voedingsapparatuur aan

Bedradingsdiagram

Verbindingsgegevens:

Controleporten:5V, Z/F (richting), VR (snelheid), EL (in werking gesteld), Signal (feedback), GND
Stroompoorten:MA, MB, MC (motorfasen), P+, P- (DC-vermogen)
Hall-sensorpoorten:Ha, Hb, Hc, GND, 5V
Gebruik afgeschermde draden voor afstanden van meer dan 50 cm tussen bestuurder en motor
Beheerspoort: 2,54 mm; Power-poort: 3,96 mm
Zorg voor een goede isolatie tussen de MOSFET-driver en de warmteafvoer/installatieplaat

Afmetingen

Vervaardigingsproces

Verpakking

Elke BLDC-motor is veilig verpakt in een individuele antistatische zak.

Vaak gestelde vragen

Levertyd:Monsters binnen 5 dagen; massa-orders binnen 2-3 weken
MOQ:1 set voor alle serieproducten
Garantie:12 maanden na levering
Technische ondersteuning:Dedicated 1-on-1 service beschikbaar

Taggen:
