JYQD-V7.3E2 BLDC Motor Driver 12-36VDC 15A PWM Control

MOQ:	1
Prijs:	$7.90-9.90

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

Jiangsu, China

Merknaam

Bextremeshell

Modelnummer

Jyqd-V7.3E2

Invoerspanning:

12-36Vdc

Nominale kracht:

Max Power:

Maximale stroom:

Controlesalgoritme:

vierkante golf

Afmetingen:

63 mm x 42,5 mm x 20 mm

Snelheidsregeling:

PWM/0-5V

Snelheidsfeedback:

Werktemperatuur:

-10°C tot 60°C

PWM -frequentie:

1k-20 kHz

PWM-Plichtscyclus:

0-100%

PWM -amplitude:

Controlepoortafstand:

2,54 mm

Power Port Distance:

3.96mm

Hoek van de hal:

120 °

Markeren:

BLDC-motorstuur 15A PWM-besturing

BLDC driver board 12-36VDC

motor driver with PWM control

Productbeschrijving

JYQD-V7.3E2 BLDC Motor Driver

12-36VDC input, 15A werkstroom voor Hall sensor BLDC motor met PWM controle

Productattributen

Accessoiretype	Motordriver
Voor gebruik met/gerelateerde producten	BLDC motor

BLDC Motor Driver Belangrijkste parameters

Modelnr.: JYQD-V7.3E2

Stroomingang: 12-36VDC

Nominaal vermogen: 350W

Geschiktheid: Hall sensor motor

Max. vermogen: 500W

Max. stroom: 15A

Bescherming: Overstroom, kortsluiting, overspanning, onderspanning, geblokkeerde rotor, oververhitting

Besturingsalgoritmen: Vierkante golf

Afmetingen: 63mm x 42.5mm x 20mm

Snelheidsregeling: PWM/0-5V

Snelheidsfeedbacksignaaluitgang: Ja

Werktemperatuur: -10℃--60℃

BLDC Motor Driver Toepassingen

JYQD-V7.3E2 BLDC motor driver board is een gelijkstroom borstelloze driver board ontworpen om DC borstelloze motoren te besturen en een nauwkeurig snelheidsregelbereik van 0 tot 100% te bieden. De besturingsalgoritmen van dit product zijn gebaseerd op een vierkante golf, wat de stabiliteit en nauwkeurigheid bevordert.

Deze driver board is geschikt voor een breed scala aan toepassingen, waaronder:

Elektrisch skateboard
Elektrische scooter
Elektrische rolstoel
Hoverboard
Drones
Elektrische eenwieler
Elektrische bromfiets
Elektrische skelter
RC auto
Industriële robot
Logistieke transportband
Automatisering apparatuur
CNC machines
Zelfrijdende grasmaaiers
Consumentenelektronica
Huishoudelijke apparaten
Industriële apparatuur

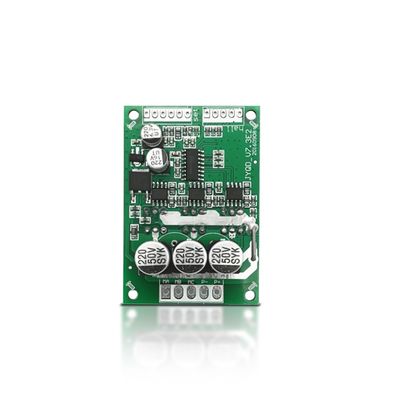

BLDC Motor Driver Uiterlijk

Toepassingsrichtlijnen

Bevestig dat de spannings- en vermogensparameters van de motor de gespecificeerde limiet niet overschrijden.
Van toepassing op hall borstelloze DC motor met Hall op 120°. Mogelijk moet u de Hall-lijnvolgorde of de driefasige lijnvolgorde van de motor aanpassen aan de werkelijke situatie om het beste aandrijfeffect te bereiken.
JYQD-V7.3E2 is een driver board zonder behuizing en koellichaam. Het kan motoren onder de 100 watt aandrijven zonder koellichaam, maar heeft wel normale ventilatie nodig.
Het 5V-uitgangspoort op de driver board mag niet worden aangesloten op externe stroomapparatuur. Het is alleen van toepassing op externe potentiometer of schakelaar voor snelheidsaanpassing, commutatie en inschakelbewerking.

BLDC Motor Driver Bedrading

1. Besturingspoort

5V - Interne uitgangsspanning van de driver board, externe potentiometer of schakelaar voor snelheidsaanpassing en omkeerbewerking
Z/F - Rotatierichting besturingspoorten
VR - Snelheidsbesturingspoort. Analoge spanningslineaire snelheidsregeling 0.1v -5V
EL - Inschakelpoortbesturing
Signaal - Snelheidspulssignaaluitgang
GND - Gebruikt voor interne besturing van de driver board

2. Stroompoort

MA - motor fase A
MB - motor fase B
MC - motor fase C
P- - DC -
P+ - DC +

3. Hall sensor poort

Ha - Hall a
Hb - Hall b
Hc - Hall c
GND - GND
5V - 5V uitgang

4. Gebruik afgeschermde draden als de driver board meer dan 50 cm afstand heeft van de motor.

5. Afstand besturingspoort: 2,54 mm, Afstand stroompoort: 3,96 mm

6. Let op de isolatie tussen de driver MOSFET en het koellichaam of de installatieplaat.

Afmetingen van de BLDC Motor Driver

Productietechniek

Verpakkingsinfo

De BLDC motor driver is goed verpakt in een individuele antistatische zak.

FAQ

1: Wat is de doorlooptijd?
Voorbeeld: binnen 5 dagen
Massa-order: binnen 2-3 weken

2: Wat is de MOQ?
1 set voor alle serie producten

3: Wat is de garantie van de BLDC motor driver?
12 maanden vanaf de leverdatum

4: Hoe is de technische ondersteuning?
We bieden 1-1 service & technische ondersteuning
