Name: JYQD-V8.8B BLDC Motor Controller 100W 110V-220V AC Input
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: Jyqd-V8.8B
Price: 16.90 USD
Availability: InStock

MOQ:	1
Prijs:	$16.90-17.90

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

Jiangsu, China

Merknaam

Bextremeshell

Modelnummer

Jyqd-V8.8B

Modelnummer:

JYQD-V8.8

Operationele temp:

-20--85 ℃

Werkspanning:

90-265V AC

Maximale stroom:

Cont.werkende stroom:

0.5A

PWM -frequentie:

1-20 kHz

PWM-Plichtscyclus:

0-100%

Analoog spanningsbereik:

0-5V

Uitgangsvermogen:

100W

Invoerweerstand:

20K Ohm

Versnellingsimpulsaanvoer:

5V pulsignaal

Maximale uitgangsstroom:

5MA

Koperen dikte:

1 oz

Motorfasen:

3-fase

Motorype:

Borstelloze sensorloze DC

Markeren:

BLDC motor controller 100W

BLDC driver board 110V-220V

motorcontroller met garantie

Productbeschrijving

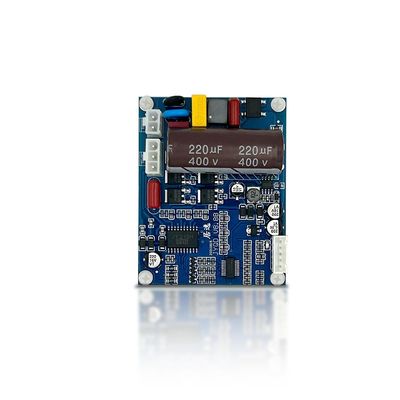

Originele JYQD-V8.8B Motor Controller

AC110V-220V Input, 100W Output Voor BLDC Sensorloze Motor

Productspecificaties

Attribuut	Waarde
Type	Controller Board
Leverancierstype	Algemeen
Koperdikte	1 oz
Functionele Toepassing	Circuitbescherming

Productoverzicht

Originele JYQD-V8.8B hoogspanningsingang BLDC motor controller met 110V-220VAC ingang en continue 100W uitgang voor 3-fase borstelloze DC motoren.

Technische Parameters

(Voor Borstelloze Sensorloze DC motor)

Modelnummer: JYQD-V8.8
Bedrijfstemperatuur: -20°C tot 85°C
Bedrijfsspanning: 90-265V AC
Max. stroom: 1A
Continue werkstroom: 0.5A
PWM snelheidsregeling: PWM frequentie 1-20KHz; Duty cycle 0-100%
Analoge spanningssnelheidsregeling: 0-5V
Overspannings-/onderspanningsbeveiliging: Ja
Snelheidspulssignaaluitgang: Ja

Bedradingsschema

Besturingspoort

5V - Interne uitgangsspanning van de driver board
M - Motorsnelheid pulssignaal uitgangspoort, 5V pulssignaal
Z/F - Draairichting besturingspoorten. Verbind "5V" hoog niveau of geen verbinding voor Voorwaartse richting, verbind 0V laag niveau of GND voor achterwaartse richting
VR - Snelheidsbesturingspoort. Analoge spannings lineaire snelheidsregeling 0.1V-5V (ingangsweerstand 20K Ohm). Verbind met GND bij gebruik van PWM snelheidsregeling
GND - Gebruikt voor interne besturing van de driver board

Voedingspoort

U/MA - Motor fase A
V/MB - Motor fase B
W/MC - Motor fase C
AC - L
AC - N

Belangrijke Opmerkingen:

Gebruik afgeschermde draden als de driver board meer dan 50 cm van de motor verwijderd is
Deze AC-ingang driver board kan ingebouwd worden voor toepassingen
Zorg voor goede isolatie tussen driver MOSFET en koellichaam/installatieplaat

Toepassingsrichtlijnen

Bevestig dat de motorspanning en vermogensparameters de specificaties van de driver board niet overschrijden
Ontworpen voor 3-fase borstelloze sensorloze motoren, maar kan aanpassing vereisen voor optimale prestaties
Board wordt geleverd zonder behuizing of koellichaam. Voor motoren >60W is een koellichaam vereist
5V uitgangspoort is alleen voor de externe potentiometer en schakelaar van de board
"M" terminal levert motorsnelheid pulsuitgangssignaal (push-pull uitgang, max. 5mA)

Afmetingen
