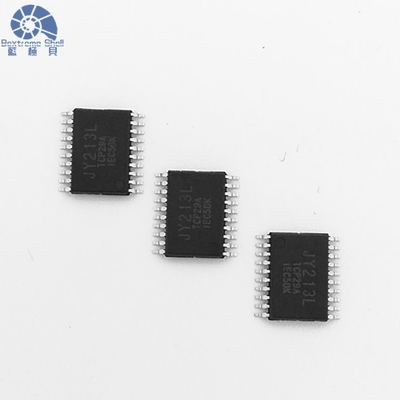

JY213L van de Bestuurdersfor power van de hoge snelheidspoort MOSFET en van IGBT Apparaten

JY213L van de Bestuurdersfor power van de hoge snelheidspoort MOSFET en van IGBT Apparaten met Drie Onafhankelijke Outputkanalen

Beschrijving

JY213L is een bestuurder van de hoge snelheids driefasendiepoort voor van machtsmosfet en IGBT apparaten wordt gemaakt. Dit ging bestuurderseigenschappen vooruit drie onafhankelijke outputkanalen, zowel hoge als lage van verwijzingen voorzien partij die, optimale controle verzekeren. Met ingebouwde dode tijd en spruit-door bescherming, beschermt het de helft-brug, verhinderend om het even welke potentiële schade. De UVLO-kringen verzekeren betrouwbare verrichting door defect tijdens de lage situaties van het drempelvoltage te verhinderen. Gebruikend een baanbrekend het proces en de gemeenschappelijk-wijzelawaai die met hoog voltage van BCD techniek annuleren, handhaaft deze bestuurder stabiliteit in hoge dV/dt-lawaaiscenario's terwijl het tentoonstellen van uitzonderlijke negatieve voorbijgaande voltagetolerantie. Bovendien, laat speld toe toelaat reservewijze die, die de spaander toestaan om een lage rustige huidige staat in te gaan en batterijlevensduur verbeteren. Ervaar onvergelijkelijke prestaties en duurzame betrouwbaarheid met de JY213L-bestuurder van de hoge snelheidspoort. Krijg meer details gelieve hier te klikken.

Eigenschappen

• Geïntegreerde 90V-helft-brug hoge zijbestuurder
• Capaciteit om aan driefasen helft-brug poorten op te drijven
• De ingebouwde diode van de laarsriem voor elk hoog zijkanaal
• Ingebouwde dode tijdbescherming
• Spruit-door bescherming
• Onder voltageuitsluiting voor VCC en VBS
• Laag verrichtingsvoltage 0-5.5V voor VCC en VBS
• 3.3V en 5V-het compatibele systeem van de inputlogica
• Laat speld (EN) voor lage reservestroom toe
• IO+/IO-: +1.2A/-2.0A bij VCC=15V, VBS=15V
• Ingebouwde dode tijd: 0.5us (type.)
• De annuleringskring van het gemeenschappelijk-wijzedv/dt lawaai
• Verdraagzaam van negatief voorbijgaand voltage
• Lage dI/dt-poortaandrijving voor betere lawaaiimmuniteit
• – 40ºC aan de werkende waaier van 125ºC
• Klein voetafdrukpakket: TSSOP20L/24L, 173mil

Toepassing

• E-FIETS/driefasen de motorbestuurder van het stroomhulpmiddel
• Mini/micro- motorcontrole op batterijen
• Algemeen doelomschakelaar

Blokdiagram

Typische appicationkring

Pin Configuration
