Productdetails:
|
Werkend Voltage: | 12-36Vdc | Kleur: | Blauw |
---|---|---|---|
Werkende Temperatuur: | 20-85℃ | Max Current: | 16A |
Het signaaloutput van de snelheidsimpuls: | Steun | Snelheidscontrole: | PWM, Analoog Voltage |
PWM-Frekwentie: | 1-20KHZ | Plichtscyclus: | 0-100% |
De analoge regelgeving van de voltagesnelheid: | 0-5V | ||
Hoog licht: | 36VDC motorbestuurder Board,De Motorbestuurder Board van de gordijnmachine,De Bestuurder Board van de gordijnmachine BLDC |

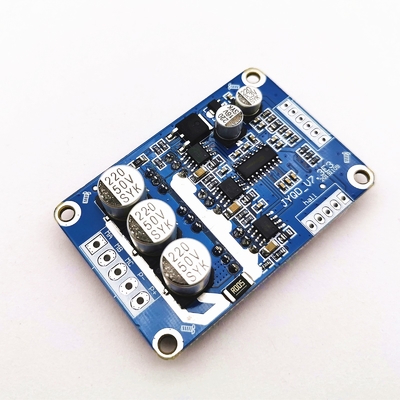

Jyqd-V7.3E3 is een brushless controlemechanisme van de gelijkstroommotor met een compacte grootte en hoge prestaties. De voltageinput van deze bestuurdersraad is 12-36VDC, die in een brede waaier van toepassingen wordt gebruikt, of het werktuigbouw, automatisering, robotica of elektrische voertuigen is, onze producten volkomen worden aangepast aan uw behoeften. Hetzij youare in een energy-efficient industriële omgeving of in een innovatief slim huisapparaat, levert onze controleraad superieure prestaties en betrouwbaarheid.
Onze 12- 36 raad van de de motorcontrole vanV brushless biedt superieure machtsoutput en nauwkeurige snelheidscontrole aan. Met geavanceerde PWM-snelheidsregelgeving technologie, kan het aan diverse ladingssituaties gemakkelijk het hoofd bieden en vlot en efficiënte exploitatie bereiken.
Bovendien biedt onze controleraad rijke interfaces en flexibele uitzetbaarheid voor naadloze verbinding en integratie met andere apparaten of systemen aan.
U kunt gemakkelijk de start-stop, voorwaartse en omgekeerde, snelheidsaanpassing en andere functies van de motor door de controleraad realiseren, die meer mogelijkheden brengen aan uw project. Kies onze raadvan de de motorcontrolevan 12- 36V brushless, zult u van hoogstaande, stabiele en betrouwbare producten, evenals de nadenkende naverkoopdienst genieten. Wij zijn geëngageerd aan het zijn uw meest vertrouwde op partner en het verstrekken van een sterke impuls voor uw projecten.
MODEL |
WERKENDE TEMPERATUUR (℃) |
WERKEND VOLTAGE (v) |
MAXIMUM HUIDIG (A) |
ONONDERBROKEN WERKENDE STROOM (a) |
PWM-SNELHEIDSregelgeving (1-20KHZ) |
DE ANALOGE REGELGEVING VAN DE VOLTAGEsnelheid (V) |
Het signaal van de snelheidsimpuls output |
Jyqd-V7.3E3 |
20-85℃ |
12V-36V |
16A |
15A |
Plichtscyclus 0-100% |
0-5V |
√ |
1. Bevestig dat de voltage en machtsparameters van de motor niet de waaier zoals gespecificeerd overschrijden.
2. Van toepassing op zaal brushless gelijkstroom motor met Zaal bij 120°, niet correspondeert de opeenvolging van de de Zaallijn van alle fabrikanten,
3. u kunt de opeenvolging van de Zaallijn of opeenvolging de in drie stadia van de motorlijn volgens de daadwerkelijke situatie aanpassen, om het beste drijfeffect te bereiken.
Jyqd-V7.3E3 is bestuurdersraad zonder huisvesting en heatsink, kan het de motor onder 100 watts zonder enige heatsink, maar behoeften normale ventilatie drijven.
4. De 5V-outputhaven op de aandrijvingsraad is verboden om externe machtsapparatuur aan te sluiten. Het is slechts van toepassing op externe potentiometer of schakelaar voor snelheidsaanpassing, commutatie en het toelaten van verrichting
1.Control haven
5V — Intern de outputvoltage van de bestuurdersraad, externe potentiometer of schakelaar voor snelheidsaanpassing en omkerende verrichting
Z/F — de Roterende havens van de richtingscontrole. Verbind het hoge niveau van „5V“ of geen verbind is Voorwaartse richting, verbinden 0 V-low level of verbinden met GND is omgekeerde richting.
VR — de haven van de Snelheidscontrole. De analoge regelgeving 0.1v -5V van de voltage lineaire snelheid, de inputweerstand is 20K-Ohm, verbindt aan GND wanneer de regelgeving van de inputpwm snelheid, PWM-frequentie: 1-20KHZ; Plichtscyclus 0-100%
Gr — laat havencontrole toe. Verbind 5V of geen verbind om verrichting toe te staan, verbind GND om verrichting te verbieden.
De output van het de impulssignaal van de signaalsnelheid
GND-gebruikt voor de interne controle van de Bestuurdersraad
2.Power haven
doctorandus in de letteren -motorfase A
MB - motorfase B
MC- motorfase C
P- -GELIJKSTROOM
P+-Gelijkstroom +
3.Hall sensorhaven
Ha- Zaal a
Hb-Zaal B
Hc-Zaal c
GND-GND
5V-5V output
4. Het gebruik beschermde draden als de bestuurdersraad meer dan 50 cm-afstand van de motor heeft, anders kan het tot het abnormale drijven leiden, beïnvloedend het normale gebruik.
5.Control havenafstand: 2.54mm, de afstand van de Machtshaven: 3,96 mm
6.Pay aandacht aan de isolatie tussen bestuurdersmosfet en heatsink of de installatieplaat.
Onze BLDC-bestuurdersraad is wijd uesed in werktuigbouw, automatisering, robotica of elektrische voertuigen, enz.
1.Q: Kan ik een steekproeforde plaatsen?
Ja, stemmen in wij steekproef met orde om kwaliteit te testen en te controleren. De gemengde steekproeven zijn aanvaardbaar
Wat over de levertijd
2.It brengt over het algemeen 30 dagen na u door die de betaling verrichten.
3.Do u verleent technologiesteun?
JA. Ons bedrijf heeft sterk R&D-vermogen, kunnen wij technologiesteun verlenen als u nodig hebt.
4. Hoe te aan ons te verschepen?
Wij zullen de goederen aan u volgens DHL of UPS of FEDEX enz. verschepen
5. Hoe kan ik het product voor me weten geschikt is?
Eerst, moet u ons verstrekken de meer detailsinformatie over het product. Wij zullen het punt aan u volgens uw vereiste van specificatie adviseren. Nadat u bevestigt, zullen wij de steekproeven aan u voorbereiden. ook zullen wij sommige goede vooruitgang volgens uw productgebruik aanbieden.
