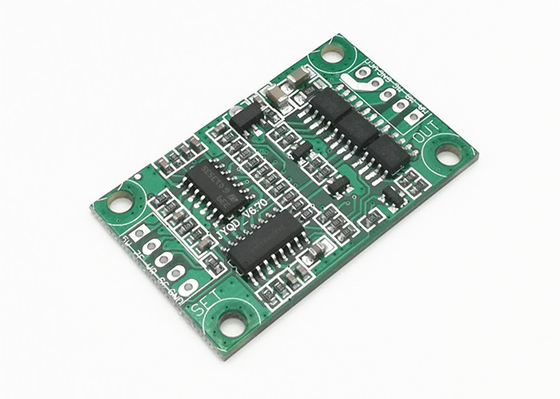

12V/24V DC BLDC Driver Board met snelheidsregeling PWM Frequentie 1-20KHz

12V/24V DC BLDC Driver Board met PWM Frequentie 1-20KHz Analoge Spanning Snelheidsregeling

Product beschrijving:

OnsDC borstelloze driverkaart, ook gekend alsGelijkstroom borstelloze driverkaartofBorstelloze driverkaart voor DC-motor, is een krachtige BLDC (Brushless DC Motor) driverkaart.Het is ontworpen om uitstekende prestaties en betrouwbaarheid te bieden voor DC-borstelloze motortoepassingen.Het bord is uitgerust met een breed scala aan functies, waaronder een werktemperatuurbereik van -20 ℃ ~ + 85 ℃, PWM / spanningssnelheidsregelingsmodus, snelheidsregelingsbereik van 0-100% en een groene kleur.Dit bord is een uitstekende keuze voor elke toepassing die nauwkeurige besturing en betrouwbare werking van een DC-borstelloze motor vereist.

Functies:

• Productnaam:BLDC-stuurprogrammakaart
• PWM-frequentie:1-20 KHz
• Snelheidsimpulssignaaluitgang:Ja
• Werkspanning:12V/24V gelijkstroom
• Maximum Stroom:3A
• Product Model:JYQD-V6.7
• specialisatie:DC borstelloze driverkaart, DC-motor borstelloze driverkaart

Technische parameters:

Toepassingen:

De JUYI JYQD-V6.7 Direct Current Brushless Driver Board is een betrouwbaar en krachtig DC-driverboard, ontworpen om de snelheid en richting van borstelloze DC-motoren te regelen.Het beschikt over een snelheidsregelingsmodus van PWM en spanning, ingangsspanning van 12V/24V DC, snelheidspulssignaaluitgang en bedrijfsspanning van 12V/24V DC.Het is ideaal voor toepassingen die nauwkeurige controle van de snelheid en richting van de motor vereisen, zoals robotica, automatisering en industriële automatisering.

Dit BLDC-stuurprogrammabord is zeer geschikt voor een breed scala aan toepassingen, waaronder robotarmen, lineaire actuatoren, 3D-printers en geautomatiseerde productielijnen.Het is ontworpen om zeer efficiënt te zijn en zorgt voor een soepele en nauwkeurige regeling van de snelheid en richting van de motor.Het bord beschikt ook over ingebouwde veiligheidsfuncties, waaronder overspanningsbeveiliging, kortsluitbeveiliging en overstroombeveiliging.

Afmetingstekening:

Wringschema:

1. Controle poort

5V ----- Interne uitgangsspanning van de driverkaart

SC ---- Motorsnelheid pulssignaal uitgangspoort, 5V pulssignaal.

Z/F ---- Controlepoorten voor draairichting.Sluit "5V" hoog niveau aan of geen verbinding is voorwaartse richting, sluit 0 V laag niveau aan of verbind met GND is omgekeerde richting.

VR ---- Snelheidscontrolepoort.Analoge spanning lineaire snelheidsregeling 0.1v -5V, De ingangsweerstand is 20K Ohm, verbind met GND wanneer PWM-snelheidsregeling wordt ingevoerd, PWM-frequentie: 1-20KHZ;Inschakelduur 0-100%

GND—Gebruikt voor interne besturing van het aandrijfbord

2. Voedingspoort

MA ----motorfase A

MB ---- motorfase B

MC ---- motorfase C

GND ---- DC-

VCC ---- DC +

3. Gebruik afgeschermde draden als de bestuurderskaart meer dan 50 cm verwijderd is van de motor, anders kan dit leiden tot abnormaal rijden, wat het normale gebruik beïnvloedt.

4. Afstand besturingspoort: 2,54 mm, Afstand voedingspoort: 3,96 mm

5. Let op de isolatie tussen de driver-MOSFET en het koellichaam of de installatieplaat.
