12V/24V DC BLDC-motorstuurkaart voor automatisering

Product beschrijving:

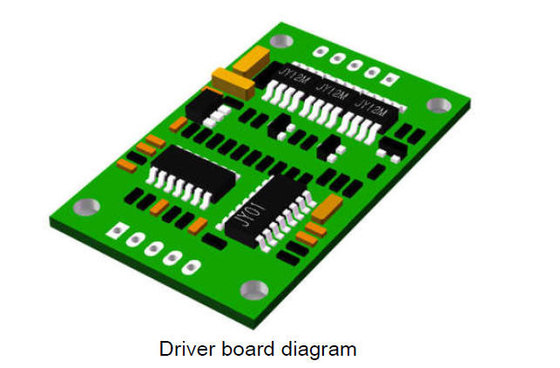

De JYQD-V6.7 DC borstelloze driverkaart is een krachtige en veelzijdige borstelloze DC-driverkaart die is ontworpen voor gelijkstroomtoepassingen.Het is in staat om tot 3A stroom te leveren en werkt op zowel 12V als 24V DC ingangsspanningen.Het beschikt over een analoge spanningssnelheidsregeling, waardoor gebruikers de snelheid van hun borstelloze gelijkstroommotoren kunnen aanpassen.Deze borstelloze DC-driverkaart is ideaal voor een verscheidenheid aan toepassingen, zoals robotica, geautomatiseerde machines en meer.

Functies:

• Productnaam:Driverkaart voor DC-borstelloze motor
• Werktemperatuur:-20℃~+85℃
• Snelheidsregeling Bereik:0-100%
• Kleur:Groente
• Analoge spanningssnelheidsregeling:Ja
• PWM-frequentie:1-20 KHz
• Product type:Bestuurderbord voor gelijkstroomborstelloze motor
• Product type:Gelijkstroom borstelloze driverkaart

Technische parameters:

Wringschema:

1. Controle poort

5V ----- Interne uitgangsspanning van de driverkaart

SC ---- Motorsnelheid pulssignaal uitgangspoort, 5V pulssignaal.

Z/F ---- Controlepoorten voor draairichting.Sluit "5V" hoog niveau aan of geen verbinding is voorwaartse richting, sluit 0 V laag niveau aan of verbind met GND is omgekeerde richting.

VR ---- Snelheidscontrolepoort.Analoge spanning lineaire snelheidsregeling 0.1v -5V, De ingangsweerstand is 20K Ohm, verbind met GND wanneer PWM-snelheidsregeling wordt ingevoerd, PWM-frequentie: 1-20KHZ;Inschakelduur 0-100%

GND—Gebruikt voor interne besturing van het aandrijfbord

2. Voedingspoort

MA ----motorfase A

MB ---- motorfase B

MC ---- motorfase C

GND ---- DC-

VCC ---- DC +

3. Gebruik afgeschermde draden als de bestuurderskaart meer dan 50 cm verwijderd is van de motor, anders kan dit leiden tot abnormaal rijden, wat het normale gebruik beïnvloedt.

4. Afstand besturingspoort: 2,54 mm, Afstand voedingspoort: 3,96 mm

5. Let op de isolatie tussen de driver-MOSFET en het koellichaam of de installatieplaat.

Afmetingstekening:

Toepassingen:

DeJUYI JYQD-V6.7 Borstelloze DC-driverkaartis een betrouwbare en veelzijdige driverkaart voor DC-borstelloze motoren, ontworpen voor een verscheidenheid aan toepassingen.Het is uitgerust met een snelheidspulssignaaluitgang, een nauwkeurigheid van de snelheidsregeling van ± 0,5%, een PWM-inschakelduur van 0 tot 100% en een analoge spanningssnelheidsregeling.Deze gelijkstroom borstelloze motordriverkaart is ideaal voor toepassingen zoals robotica, huishoudelijke apparaten, industriële automatisering en andere door een motor aangedreven apparatuur.Het is duurzaam en biedt superieure prestaties met uitstekende regelmogelijkheden.De JUYI JYQD-V6.7 borstelloze DC-driverkaart zorgt zeker voor een verbeterde gebruikerservaring en verbeterde motorbesturing.

Maatwerk:

• Merknaam: JUYI
• Modelnummer: JYQD-V6.7
• Plaats van herkomst: China
• Kleur: Groen
• Maximale stroom: 3A
• Werktemperatuur: -20℃~+85℃
• Snelheidsimpulssignaaluitgang: Ja
• Bedrijfsspanning: 12V/24V gelijkstroom

Deze DC-motor borstelloze driverkaart, ook bekend als DC borstelloze driverkaart of gelijkstroom borstelloze driverkaart, is ontworpen en vervaardigd door JUYI.Het modelnummer is JYQD-V6.7 en het is geverfd met groene kleur.Het heeft een werktemperatuurbereik van -20℃~+85℃ en een maximale stroom van 3A.Bovendien kan het een snelheidspulssignaal uitvoeren en werkt het op 12V of 24V DC. We bieden service op maat en technische ondersteuning.

FAQ:

• Q:Wat is de merknaam van dit BLDC Driver Board?
  A:De merknaam van dit BLDC Driver Board is JUYI.
• Q:Wat is het modelnummer van dit BLDC-stuurprogrammabord?
  A:Het modelnummer van dit BLDC-stuurprogrammabord is JYQD-V6.7.
• Q:Waar wordt dit BLDC Driver Board geproduceerd?
  A:Dit BLDC Driver Board is vervaardigd in China.
• Q:Voor welke toepassingen kan dit BLDC Driver Board worden gebruikt?

 A:Deze BLDC-driverkaart kan worden gebruikt voor verschillende toepassingen, zoals robotica, industriële automatisering en medische systemen.
