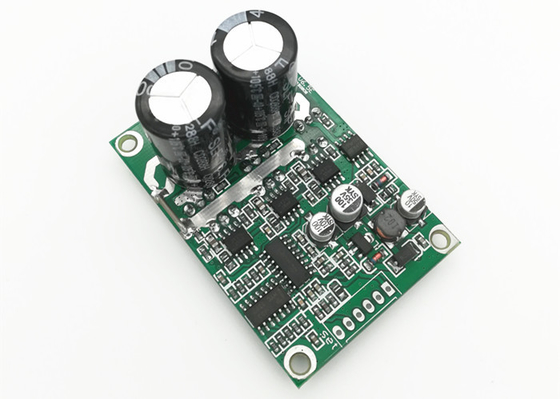

700 W DC Borstelloze Motor Driver Board Met PWM Frequentie Snelheidsregeling

DC Borstelloze Motor Driver Board Met PWM Frequentie 1-20KHz & Werktemperatuur -20℃~+85℃

Product beschrijving:

De Direct Current Brushless Driver Board, ook wel DC Brushless Driver Board genoemd, is een geavanceerde motordriver die speciaal is ontworpen voor het aansturen van DC Brushless motoren.Het is een krachtige, zeer efficiënte BLDC-driverkaart met een uitstekende nauwkeurigheid van de snelheidsregeling van ± 0,5%.Het is volledig compatibel met een breed scala aan ingangsspanningen van 36V tot 72V DC en kan een maximale stroom van 16A ondersteunen.Het bord is klein van formaat (63 mm * 42,5 mm * 33 mm) en het snelheidsregelbereik is 0-100%.Het is ontworpen voor een betrouwbare en soepele werking van DC-borstelloze motoren.

Functies:

• Productnaam:Borstelloze DC-driverkaart
• Ingangsspanning:36V-72V gelijkstroom
• PWM-inschakelduur:0-100%
• Werktemperatuur:-20℃~+85℃
• Kleur:Groente
• Maat:63mm*42.5mm*33mm
• Product type:Driverkaart voor DC-borstelloze motor
• Product Model:BLDC-stuurprogrammakaart

Schakelschema:

1. Controlepoort

1. 5V ----- Interne uitgangsspanning van de driverkaart
2. Signaal ---- Motorsnelheid pulssignaal uitgangspoort, 5V pulssignaal.
3. Z/F ---- Controlepoorten voor draairichting.Sluit "5V" hoog niveau aan of geen verbinding is voorwaartse richting, sluit 0 V laag niveau aan of verbind met GND is omgekeerde richting.
4. VR ---- Snelheidscontrolepoort.Analoge spanning lineaire snelheidsregeling 0.1v -5V, De ingangsweerstand is 20K Ohm, verbind met GND wanneer PWM-snelheidsregeling wordt ingevoerd, PWM-frequentie: 1-20KHZ;Inschakelduur 0-100%
5. GND—Gebruikt voor interne besturing van het aandrijfbord
6. Koppel— Zorg er voor het gebruik van startkoppelaanpassing voor dat u de weerstanden voor vast koppel op het bord verwijdert voordat u deze functie gebruikt (neem contact met ons op als u deze functie wilt gebruiken voordat u deze functie gebruikt)

2.Power-poort

MA ----motorfase A MB ---- motorfase B MC---- motorfase C GND----DC-

VCC ---- DC +

3.Gebruik afgeschermde draden als het bestuurdersbord meer dan 50 cm van de motor verwijderd is, anders kan dit leiden tot abnormaal rijden, wat het normale gebruik beïnvloedt.

4. Afstand controlepoort: 2,54 mm, Afstand voedingspoort: 3,96 mm

5. Let op de isolatie tussen de driver-MOSFET en het koellichaam of de installatieplaat.

Dimensionale tekening:

Toepassingen:

JUYI JYQD-V6.5E DC Borstelloze Motor Driver Board is de perfecte oplossing voor nauwkeurige snelheidsregeling van DC borstelloze motoren.Dit DC Brushless Driver Board is zorgvuldig ontworpen om een ​​hoge nauwkeurigheid te garanderen met een nauwkeurigheid van de snelheidsregeling van ± 0,5%, en biedt een brede bedrijfsspanning van 36V-72V en een maximale stroom van 16A.Met een afmeting van 63 mm * 42,5 mm * 33 mm is dit DC-motorborstelloze driverbord klein en compact, waardoor het geschikt is voor een breed scala aan toepassingen.De JYQD-V6.5E biedt ook een breed bedrijfstemperatuurbereik van -20 ℃ ~ + 85 ℃, voor betrouwbare prestaties in verschillende omgevingen.

Technische parameters:

Maatwerk:

FAQ:

A: De merknaam van de BLDC Driver Board is JUYI.

A: Het modelnummer van de BLDC-driverkaart is JYQD-V6.5E.

A: Het BLDC-stuurprogrammabord wordt geproduceerd in China.

A: De BLDC Driver Board is geschikt voor diverse industriële toepassingen, zoals waterpompen, industriële automatisering.
