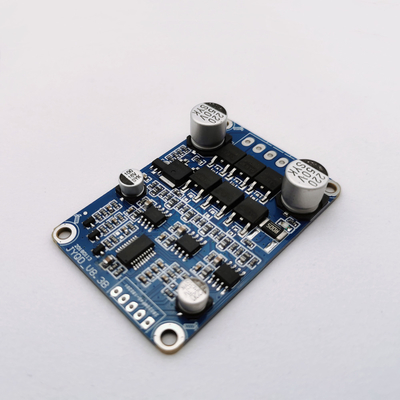

De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal

De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal
De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal

Grote Afbeelding :  De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal

Productdetails:
Plaats van herkomst: China
Merknaam: JUYI
Modelnummer: Jyqd-V8.3E
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: Negotiable
Verpakking Details: PE zak+karton
Levertijd: 5-10days
Betalingscondities: L/C, paypal T/T,
Levering vermogen: 1000 sets per dag

De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal

beschrijving
Max Current: 15A Ononderbroken werkende stroom: 7A
Werkend voltage: 12V-36V De bescherming van O.V \ L.V: JA
PWM-snelheidscontrole: JA Het signaaloutput van de snelheidsimpuls: JA
Hoog licht:

36V Brushless Motorcontrolemechanisme

,

15A Brushless Motorcontrolemechanisme

,

De Bestuurder Board van de signaaloutput BLDC

De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal

De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal 0



Onze producten hebben compacte grootte en efficiënt ontwerp, werden zij geselecteerd door vele bedrijven wereldwijd 3 jaar en hebben aardig om over het algemeen terug te koppelen.

Zij worden wijd gebruikt in een controledeel van BLDC-motor (sensorless) /blower/electric ventilator/elektrische waterpomp/logistische automatisering…

De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal 1



Productparameter en eigenschappen

Modelaantal Jyqd-V8.3E
Werkende temperaturen. 20-85℃
Werkend voltage 12V-36V
Maximum stroom 15A
Cont.working stroom 15A
PWM-snelheidscontrole PWM-frequentie: 1-20KHZ; Plichtscyclus 0-100%
De analoge regelgeving van de voltagesnelheid 0-5V
O.V / L.V bescherming JA
Het signaaloutput van de snelheidsimpuls JA



Toepassingsnota's

1. Bevestig dat de voltage en machtsparameters van de motor niet de waaier van de bestuurdersraad zoals gespecificeerd overschrijden.
Deze bestuurdersraad wordt direct gebruikt voor driefasen brushless sensorless motor, maar niet kostuum voor alle driefasen brushless sensorless motoren.



2. Als het drijfeffect niet goed is (zoals aanvang jitter, omkerend, is de motor zonder commissie werkende stroom te groot, is de snelheid niet stabiel, is de efficiency laag, en kan niet begin-upwith-beginlading.) De klanten kunnen de weerstand en de capacitieve weerstand van de bestuurdersraad volgens de daadwerkelijke situatie aanpassen om het beste drijfeffect (zie de gehechtheid voor hoe te om de aanpassing te doen) te bereiken



3. JYQD_V8.3E bestuurdersraad zonder huisvesting en heatsink. Als het vermogen van de motor onder 60W, het niet te hoeven toe te voegen heatsink, moet het slechts normale ventilatie en goed isolatie verzekeren. Als het vermogen van de motor meer dan 60W, het heatsink als het diagram moet toevoegen zoals hieronder.



4. Gelieve te nemen nota dat JYQD_V8.3E-de bestuurdersraad geen anti-omgekeerde verbindingsbescherming heeft, zal het permanent de bestuurdersraad indien omgekeerde polariteitsverbinding beschadigen.



de de outputhaven van 5.The 5V op de bestuurdersraad verbiedt aansluit extern apparaat. Het is slechts van toepassing op

externe potentiometer en schakelaar van de raad voor snelheidsregelgeving en omkering.



6.The de terminal van „M“ op de JYQD_V8.3E-bestuurdersraad is het signaal van de de impulsoutput van de motorsnelheid (balans

output), en de maximumoutputstroom is minder dan 5mA.





Bedradingsdiagram

De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal 2





1.Power haven



doctorandus in de letteren -motorfase A

MB - motorfase B

MC- motorfase C

GND-GELIJKSTROOM

VCC-Gelijkstroom +



2.Control haven



5V -Intern de outputvoltage van de bestuurdersraad

M - Van het de impulssignaal van de motorsnelheid de outputhaven, 5V-impulssignaal

Z/F- De roterende havens van de richtingscontrole. Verbind het hoge niveau van „5V“ of geen verbind is Voorwaartse richting, verbinden 0 V-low level of verbinden met GND is omgekeerde richting.

VR -De haven van de snelheidscontrole. De analoge regelgeving 0.1v -5V van de voltage lineaire snelheid, de inputweerstand is 20K-Ohm, verbindt aan GND wanneer de regelgeving van de inputpwm snelheid, PWM-frequentie: 1-20KHZ; Plichtscyclus 0-100%

GND-gebruikt voor de interne controle van de Aandrijvingsraad



3.Use beschermde draden als de bestuurdersraad meer dan 50 cm-afstand van de motor heeft, anders kan het tot het abnormale drijven leiden, beïnvloedend het normale gebruik.



4.Control havenafstand: 2.54mm, de afstand van de Machtshaven: 3,96 mm



5.Pay aandacht aan de isolatie tussen bestuurdersmosfet en heatsink of de installatieplaat.





Dimensionale tekening

De hoge Huidige van het de Motorcontrolemechanisme van 15A 12-36V Brushless Output van Speed Pulse Signal 3
