Productdetails:
|
Toepassing: | Automobiel, water, Duikboot, Landbouwirrigatie | Materiaal: | het Roestvrije staal van het gietvormaluminium \ |
---|---|---|---|
Flow&Lift: | H=8m Q=6000L \ H | Kleur: | Zilver |
Macht: | 250W | Brandstof: | Elektrisch |
Structuur: | Pomp in één stadium | Theorie: | Centrifugaalpomp |
Productnaam: | Automobielwaterpomp | ||
Hoog licht: | Elektrische het Waterpomp van 6000L \ H,Elektrische Waterpomp 250W,PWM-Pomp van het Controle de Automobielwater |

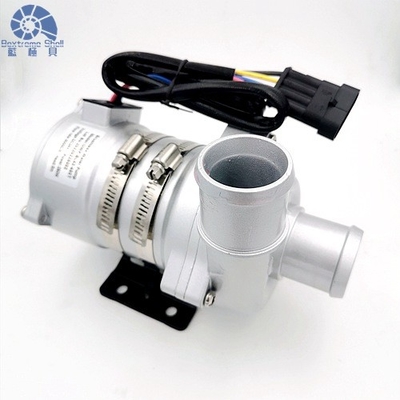

De OWP-BL43-450T is een elektrische waterpomp voor de automobielindustrie met een compacte structuur, een kleine afmeting, een gemakkelijke installatie en een hoge efficiëntie.Het lichaam van de waterpomp is vervaardigd van een hoge kwaliteit gietgegooid aluminiumlegeringDe BLDC-motor in de binnenkant maakt het mogelijk dat onze pompen continu zonder onderhoud werken en wordt door onze klanten geselecteerd vanwege de lange levensduur en de lage onderhoudskosten.
Werkspanning (VDC) |
Nominaal vermogen (W) |
Nominale stroom (L/H) |
Afmetingen (mm) |
Gewicht (g) |
18V-32V(24V) |
250 W |
Q=6000L/H, H=8m |
195*90*145 |
2200 g |
Model van de aansluiting en overeenkomstige elektrische eigenschappen (zoals hieronder weergegeven)
AMP282106-1 (geschikt Plug AMP282088-1) |
1 ((Zwart) | 2 ((Gele) | 3 (blauw) | 4 ((Rode) |
GND |
Fout feedback |
PWM |
+24V |
Werkcyclus | Beschrijving |
Opmerking: 1:PWM-werkcyclus metrische fout±2% 2:PWM-spanning:24VDC, frequentie:1 KHz 3: Aanbevolen PWM-frequentie:500Hz 4: Aanbevolen 0% belasting bij ontkoppeling van de PWM |
0%≤heffing≤10% | PWM-modus (stop) | |
10%≤recht≤55% | PWM-modus (min-snelheid) | |
55%≤heffing≤90% | PWM-modus (lineaire snelheidsregeling) | |
90%≤tol ≤100% | PWM-modus (maximale snelheidslimiet) |
Aanbevolen draadgrootte is (gebaseerd op een spanningsdaling van 3%)
* De lengte van de draad betekent de afstand van de pomp tot de batterij
Draaddia. | De langste draad die gebruikt werd* |
24V | |
1.5 mm2 | 16 m |
2.5 mm2 | 25 m |
3 mm2 | 31 m |
4 mm2 | 40m |
Gemiddelde vloeistoftemperatuur: -40 °C tot +85 °C (-40 °F tot + 185 °F)
Werkomgevingstemperatuur: -40°C tot +120°C (-40°F tot +248°F)
Opbergtemperatuur: -40°C tot +70°C (-40°F tot +158°F)
(tot 100 °C, maar dit verkort de levensduur)
Mediumvloeistof: vloeistofmengsel (water met minder dan 60% glycol)
Nominale waterpomp 24V, werkbereik 18V - 32V
Hoewel de motor in een breed spannings- en temperatuurbereik kan worden gebruikt, zal een te hoge of te lage spanning en temperatuur de levensduur van de motor beïnvloeden.de pomp mag niet worden blootgesteld aan thermische straling van de omgeving.
-0,2 tot 2,5 bar (100°C).
De levensduur bedraagt meer dan 20.000 uur op basis van de nominale spanning en de omgevingstemperatuur van 36 °C (~ 86 °F)
aandrijfrotor: PPS-magneet in plastic capsule
Schroeven en moeren: SUS 304 roestvrij staal
Rijmotor: borstelloze gelijkstroommotor
Motordraadframe: PPA GF
Pompbehuizing: Aluminiumkas voor gietgietwerk met zandblaaswerk en anodisatie + PE-poederlaag.
Beugel: staal
Hoofdband: US 304 roestvrij staal
Waterdicht op basis van IP68 (en60529)
Model van de aansluiting: AMP282106-1 (gepaste stekker AMP282088-1)
Diameter van het mondstuk: 38 mm (1,5 inch)
Pompkopbehuizing: aluminiumlegeringen voor gietgieten
Vervaardiging van elektrische motoren
Schildholte: PPS+GF
Schachthuls: carborundumcompositmateriaal
As: roestvrij staal ((3CR14) as
Magneetbehuizing: PPS-plastic capsule
Afdichtingsring: EPDM
EMC: graad 3
Geluid: ≤ 61 dB
Centrifuge pomp
Magnetische krachtoverdracht
Hoge efficiëntie borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur.
met een breed werktemperatuurbereik
PWM-signaal snelheidsregeling
Diagnostisch signaaluitgang
met een vermogen van niet meer dan 50 kW
Omgekeerde polariteitsbescherming
Bescherming tegen drooglopen
Overspanning, overstroombescherming
Overbelasting, overtemperatuurbescherming
De pompen van de serie OWP-BL43-450T zijn centrifugale pompen die vooraf moeten worden gevuld,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de stuwspeler altijd in de vloeistof is ondergedompeld, of de pomp is vooraf gevuld voordat de stroom wordt ingeschakeld.
1: pomp mag niet droog draaien, ook al kan het 15 minuten droog draaien (na 15 minuten droog draaien stopt het automatisch), droog draaien maakt geluid,ook het verhogen van de slijtage van de as en de ashoes.
2: Gebruik de aanbevolen buis met de aanbevolen diameter die de pompinlaat verbindt, indien u een pompinlaat voor een slang met een kleinere diameter gebruikt. Vanwege de negatieve druk in de pompde buitenlucht komt gemakkelijker de pomp binnen via de pijpleiding, zal het de pomp prestatie degradatie, en ook de luchtbelletjes maken schade aan de pomp.
3: Uit de richting van de pompinlaat wordt de stuwring in de wijzers van de klok gedraaid (zie pijl op de uitlaat).
4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).
5:Om drooglopen te voorkomen (lucht vast te zitten in de roer), dient de uitlaat van de waterpomp verticaal of bovenaan de roer te zijn (zie figuur 1).
6: De aangesloten buis moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk te laten ontladen, de uitlaatpijp mag niet minder dan 90 graden elleboog worden gebruikt (zie figuur 2).
7: Kan het zeewater of andere zware verontreiniging met grote korrel onzuiverheid vloeistof niet gebruiken als het vloeibare medium.
1.Werkomgevingstemperatuur: -40°C-120°C, moet proberen te vermijden in de buurt van de drie-element katalysator, gasontladingspijpsysteem en motor tijdens de installatie, zorgen voor de temperatuur van de werkomgeving.
2De installatie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te zijn om de levensduur van de pomp te verlengen.
3Gebruik de pomp ver van de stoffige omgeving, het stof is schadelijk om de levensduur te verkleinen
4.Let op de zuiverheid van het water, vermijd te jammen en de wervelkolom geblokkeerd om de levensduur van de pomp te verminderen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere circulatiesystemen voor verwarming en koeling
Verhoging/circulatie/variabele frequentie/laag geluid/centrifuge pomp PWM-regeling/foutdiagnosticatie
1.V: Kan ik een steekproef bestellen?
Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2Hoe zit het met de doorlooptijd?
Het duurt 30 dagen nadat u de betaling heeft gedaan.
3Biedt u technische ondersteuning?
Ja, ons bedrijf heeft een sterke R&D capaciteit, we kunnen technologische ondersteuning bieden als je dat nodig hebt.
4Hoe stuur je het naar ons?
We zullen de goederen naar u sturen volgens DHL of UPS of FEDEX etc.
5Hoe weet ik of het product geschikt is voor mij?
Frist, je moet ons de meer gedetailleerde informatie over het product geven.We zullen de monsters voor u klaarmaken.. ook zullen we een aantal goede voordelen aanbieden volgens uw product gebruik.
