Productdetails:
|
| Nominale spanning: | 48V | Motorsnelheid: | 24000 t/min |
|---|---|---|---|
| Kogellager: | NMB high-speed kogellager | Lawaai: | 80 db |
| Netto gewicht: | 490 gr | IP-klasse: | IP 54 |
| Luchtstroom: | 35 m3/h | Luchtdruk: | 12Kpa |
| Hoog licht: | 48V gesplitste ventilatorwaaier,PA66 gesplitste ventilatorwaaier,PA66 gelijkstroomventilatormotor |
||

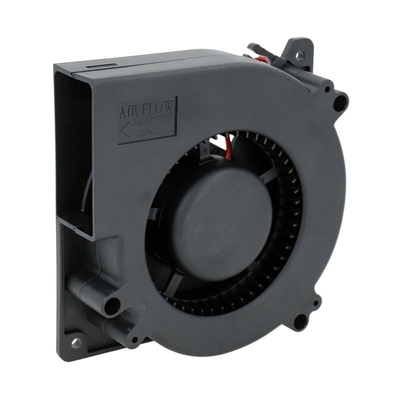

Gesplitste ventilatorwaaier 225-86 DC-ventilatormotor BLDC-centrifugaalventilator
1: Borstelloze DC-luchtblazer Kenmerken:
1: Hoge snelheid, gespecialiseerd hogesnelheidskogellager (NMB) met een lange levensduur en minder ruis
2: Hoge druk en luchtstroomoutput door compact ontwerp
3: Hoog rendement, veel efficiënter dan de ventilator van de borstelmotor
4: Hoge betrouwbaarheid, gespecialiseerde controller maakt het werken betrouwbaarder
5: Hoge intelligente, PWM-snelheidsregeling, positieve inversie, PG-signaalfeedback, intelligente besturing
2:
|
Materiaal
|
Waaier gemaakt van PA66
|
|
Handelswijze
|
Kogellager
|
|
Snelheidscontrole
|
Stuuringang 0-5/10V of PWM
|
|
Werktemp.
|
-40~ +60°C
|
|
Isolatieklasse
|
B
|
|
Beschermingsklasse
|
IP55
|
|
Goedkeuringen
|
CCC, CE
|
3:Productparameters
| Model | OWB9290-24 | OWB9290-48 |
| Nominale spanning | 24VDC | 48VDC |
| Nominale stroom (open) | 7A | 3.9A |
| Luchtstroom (open) | 33M3/H | 35M3/H |
| Motorsnelheid (open) | 22000 tpm | 24000 RPM |
| Nominale stroom (gesloten) | 3.4A | 2.2A |
| Luchtdruk (gesloten) | 10,5 kPa | 12kPa |
| Motorsnelheid (gesloten) | 25800 tpm | 27300 RPM |
| Motor paal | 4 | 4 |
| Fase Weerstand | 0,82 ohm | 1,53 ohm |
| Lawaai | 80dBA | 80dBA |
| Kogellager | NMB High-speed kogellager | |
| Aandrijvende motor | 3 fase borstelloze gelijkstroommotor | |
| Hoek van de Hall-sensor | 120° | |
| RPM-puls | 1Hz=30rpm | |
| Opwindend type | Delta | |
| Wikkeling is bestand tegen spanning | 500VDC (1 minuut) | |
| Isolatieklasse | Klasse F | |
| Het gewicht van de blazer | 490 gr | |
| IP-klasse | IP54 | |
| Bedrijfstemperatuur | -20℃~ 50℃ | |
| Levensduur (onder 40℃) | 10000 uur | |
Borstelloze DC-lucht uit de OWB9290-serie ventilator
4: Prestaties van producten
OWB9290 borstelloze DC-blower commutatieperiode
OWB9290 borstelloze DC-blazer Prestatiecurven
5: Algemene afmetingen
6: Bedradingsschema
| Speld 4 | Rood | +5V |
| Speld 5 | Purper | Hal A |
| Speld 6 | Groente | Hal B |
| Speld 7 | Grijs | Hal C |
| Speld 8 | Zwart | GND |
| Speld 1 | Geel | Motorfase A |
| Speld 2 | Blauw | Motorische fase B |
| Speld 3 | Wit | Motorfase C |
7: Attenties
1: werkt niet onder de maximale luchtdruk, de luchtstroom is te klein bij maximale luchtdruk en is niet veilig voor gebruik.
2: Voeg een filter toe aan de inlaat, waardoor het ventilatorlager een langere levensduur heeft.
3: De juiste draairichting is CCW
4: Gebruik de ventilator niet bij hoge temperaturen, hoge luchtvochtigheid, hoge magnetische velden
5: Gebruik een geschikte voeding voor de ventilator.
6: Neem contact met ons op voor een geschikt driver-/controllermodel.
