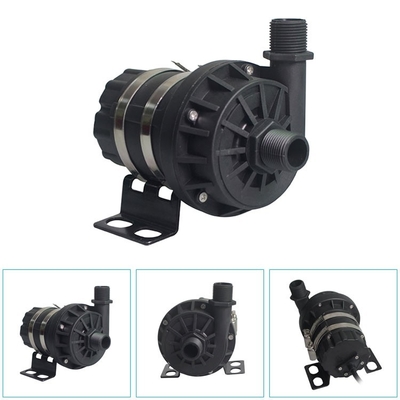

Oplaadsysteem voor mobiele elektrische voertuigen Automotive Coolant Dc borstelloze waterpomp

Oplaadsysteem voor mobiele elektrische voertuigen Automotive Coolant Dc borstelloze waterpomp

* Essentiële parameter: zonne-waterpomp, 72VDC, 62FT, 92GPM, 48 mm inlaat/uitlaatdiameter op zonne-energie zwembadpomp, geschikt voor twee 330W zonnepanelen, 36V serie installatie.De zwembadpomp in de grond wordt veel gebruikt in woningen en industrieën, vooral voor zout water.Opmerking: zonnepaneel is niet inbegrepen.Aangepaste specificaties zijn beschikbaar.
* Krachtige pomp: onze zwembadpomp is uitgerust met een 900 W pure roestvrijstalen motor, roestbestendig, duurzaam en krachtig.Het beschikt ook over een waaier die de stroom maximaliseert en het geluid minimaliseert.De motor zal tijdens het draaien niet oververhit raken door de ingebouwde door hitte getriggerde beveiliging, wat een langere levensduur heeft.
* Uitgebreide details: er is een groot filtervat dat afneembaar is voor eenvoudige reiniging, en het transparante deksel geeft je een
duidelijk zicht op het riool in het vat.Het sterk afgedichte ontwerp voorkomt waterlekkage, waardoor de normale werking van het verpompen van water wordt gegarandeerd.De pomp krijgt energie van de zon via de zonnepanelen, handig en geldbesparend.
* Tal van accessoires: onze zonnewaterpomp is gemaakt van versterkt thermoplast van commerciële kwaliteit, stevig en
corrosiebestendig, zorgen voor hoge sterkte en duurzaamheid.Onze pomp wordt ook geleverd met een controller en enkele kabels, die de pomp kunnen verbinden met een zonnepaneel.Er is een plastic sleutel die u kan helpen het filterdeksel gemakkelijk en handig te verwijderen.
* Brede toepassingen: de zwembadpomp op zonne-energie is ideaal voor zwembaden, thermale bronnen, visvijvers en irrigatiesystemen;u kunt het kiezen op basis van uw verschillende pompwaterbehoeften.Het is bijna niet nodig om het te installeren;handig in gebruik.Het zal uw perfecte keuze zijn.

■ Technische beschrijving (gerelateerde onderdelen in contact met de vloeistof)

Pompkopbehuizing: gegoten aluminiumlegeringen

Waaier: PPS+GF

Schildholte: PPS+GF

Ashuls: carborundum composietmaterialen

Schacht: roestvrijstalen (3CR14) schacht

Magneetbehuizing: PPS-kunststofcapsule

Afdichtring: EPDM

EMC: Graad 3

Lawaai: ≤60dB

■ Aandrijfapparaat (inclusief motor)

Aandrijvende rotor: PPS-kunststof ingekapselde magneet

Schroeven en moeren: SUS 304 roestvrij staal

Aandrijfmotor: borstelloze gelijkstroommotor

Motordraadframe: PPA GF

Pomphuis: Gegoten aluminium behuizing met zandstralen en anodiseren +PE poedercoating..

Beugel: staal

Beugel hoepel: US 304 roestvrij staal

Waterdicht op basis van IP68-classificatie (en60529)

Connectormodel: 325304061AAH (bijpassende stekker 325304061AMH)

Mondstukdiameter: 41 mm (1,61 inch)

■Montage instructie

Pompen uit de OWP-BL43-402CAN-serie zijn centrifugaalpompen die voorgevuld moeten worden,

De pomp is geïnstalleerd in de laagste positie van het systeem om ervoor te zorgen dat de waaier altijd in de vloeistof is ondergedompeld, of de pomp is vooraf gevuld voordat de stroom wordt ingeschakeld.



1: Pomp mag niet drooglopen, ook al kan hij 15 minuten drooglopen (na 15 minuten drooglopen stopt hij automatisch), drooglopen maakt lawaai en verhoogt ook de slijtage van de as en asbus.

2: Gebruik de buis met de aanbevolen diameter die de pompinlaat verbindt, als u een slangpompinlaat met een kleinere diameter gebruikt. Vanwege de negatieve druk in de pomp komt de buitenlucht gemakkelijker de pomp binnen via de pijpleiding, waardoor de pompprestaties verslechteren , en ook de luchtbellen beschadigen de pomp.

3: Gezien vanaf de inlaatrichting van de pomp draait de waaier met de klok mee (zie de pijl op de uitlaatpoort).

4: De pomp kan verticaal of horizontaal worden geïnstalleerd (zie figuur 1). Bij verticale installatie moet de uitlaatpoort naar boven wijzen.

5: Om drooglopen te voorkomen (lucht komt vast te zitten in de waaier), moet de uitlaatpoort van de waterpomp verticaal of bovenaan de waaier zijn.(zie figuur 1)

6: De aangesloten pijp moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk te laten ontsnappen, de uitlaatpijp mag niet minder dan 90 graden elleboog worden gebruikt (zie figuur 2).

7: Kan het zeewater of andere zware vervuiling niet gebruiken met vloeistof met grote korrelonzuiverheden als vloeibaar medium.

figuur 1 figuur 2

■ Temperatuur parameter

Gemiddelde vloeistoftemperatuur: -40 ℃ tot +85 ℃ (-40 °F tot + 185 °F)

Werkomgevingstemperatuur: -40 ℃ tot +85 ℃ (-40 °F tot +185 °F)

Opslagtemperatuur: -40°C tot +70°C (-40°F tot +158°F)

(tot 100 ℃, maar verkort de levensduur)

■Systeem druk

-0,2 tot 2,5 bar (100℃ (212°F).

De levensduur is meer dan 20.000 uur op basis van de nominale spanning en 36 ℃ (86 ° F) omgevingstemperatuur.

■Spanningsbereik

Nominale 24V waterpomp, werkbaar bereik 18V - 32V

Hoewel de motor kan worden gebruikt in een breed spannings- en temperatuurbereik, maar een te hoge of te lage spanning en temperatuur de levensduur van de motor zal beïnvloeden, kan de pomp niet worden blootgesteld aan thermische straling in de omgeving.

Middelgrote vloeistof: vloeibaar mengsel (water met minder dan 60% glycol)

■Elektrische parameter

Attenties

1. Werkomgevingstemperatuur: -40 ℃ - 120 ℃, moet proberen om bijna drie-element katalysator, gasafvoerleidingsysteem en motor tijdens de installatie te vermijden, zorg voor de werkomgevingstemperatuur.

2. De installatiepositie van de waterpomp moet zo dicht mogelijk bij het lage waterniveau liggen, om de levensduur van de pomp te verlengen.

4. Gebruik de pomp ver van de stoffige omgeving, het stof is schadelijk om de levensduur te verkorten

5. Besteed aandacht aan de zuiverheid van het water, vermijd vastlopen en geblokkeerde waaier om de levensduur van de pomp te verkorten

 Prestatieparameter

■Externe dimensie
