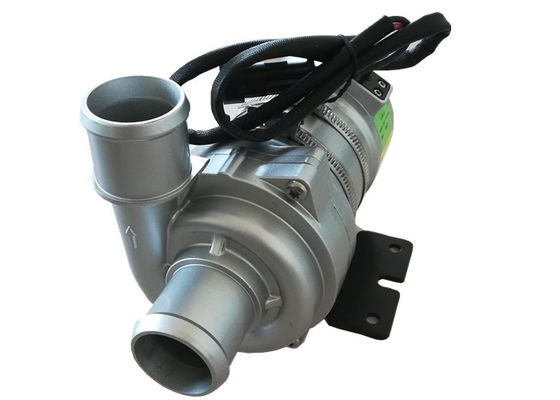

6000L H 8M 24VDC-Pomp van het Raceauto de Automobiel Elektrische Water



Owp-bl43-450T pomp van het REEKS brushless gelijkstroom elektrische water

6000L/H, elektrische het waterpomp van H=8M 24V gelijkstroom met PWM-controle, brushless motorpomp, de pomp van de brandstofcel, koelmiddelenpomp, centrifugaalpomp



Het opvoeren/omloop/veranderlijk-Frequentie/pomp Met geringe geluidssterkte/centrifugaal

PWM-controle/Foutendiagnose











■Toepassingen



Wijd gebruikt in hybride bus, hybride personenauto, Fuel Cell-Voertuig, elektrische voertuigen, treinen, schepen en ander verwarmend en koelomloopsysteem.



■Eigenschappen

◆Centrifugaalpomp

◆Magnetische krachttransmissie

◆Hoog rendement brushless gelijkstroom motor, lage machtsconsumptie, hoog rendement, lange levensduur.

◆Met brede waaier werkende temperatuur

◆PWM-signaalsnelheid het controleren

◆Kenmerkende signaaloutput

◆Met het constante stroom controleren

◆Omgekeerde polariteitsbescherming

◆Droge lopende bescherming

◆Over Voltage, over huidige bescherming

◆Overbelasting, over temperatuurbescherming



■Technische beschrijving (verwante delen in contact met de vloeistof)

Pomp hoofdhuisvesting: Het aluminiumlegeringen van het matrijzenafgietsel

Drijvende kracht: PPS+GF

Schildholte: PPS+GF

Schachtkoker: carborundum samengestelde materialen

Schacht: roestvrij staal (3CR14) schacht

Magneethuisvesting: PPS plastic capsulation

Zegelring: EPDM

EMC: Rang 3

Lawaai: ≤61dB



■Drijfapparaat (met inbegrip van motor)

Drijfrotor: PPS plastiek capsulated magneet

Schroeven en noten: Het roestvrije staal van SUS 304

Drijfmotor: brushless gelijkstroom-motor

Het kader van de motordraad: PPA GF

Pomphuisvesting: Het gieten aluminiumgeval met zandstralen en het anodiseren +PE poederdeklaag.



Steun: staal

Steunhoepel: Het roestvrije staal van de V.S. 304

Maak gebaseerd op IP68-classificatie waterdicht (en60529)

Schakelaarmodel: Amp282106-1 (aangepaste Stop amp282088-1)

Pijpdiameter: 38mm (1,5 duim)







■Opzettende instructie

Owp-bl43-450T de reekspompen zijn centrifugaalpompen die vooraf gevuld vereisen,

De pomp in de laagste positie van het systeem wordt geïnstalleerd om ervoor te zorgen dat de drijvende kracht altijd in de vloeistof wordt ondergedompeld, of vulde de pomp vóór macht die vooraf.



1: De pomp zou niet, alhoewel het droog-in werking stellend 15 minuten (na 15 droog-in werking stelt minuten, zal het automatisch ophouden) kan, het Droge lopen moeten droog-in werking stellen zal maakt ruchtbaar maken, ook verhogend schuring tot de schacht en de schachtkoker.



2: Gebruik de geadviseerde diameterpijp die de pompinham verbindt, als u een kleinere de pompinham van de diameterslang gebruikt, wegens de negatieve druk in de pomp, gaat de buiten gemakkelijkere lucht aan de pomp binnen door de pijpleiding, zal het de degradatie van pompprestaties maken, en ook maken de luchtbellen schade aan de pomp.



3: Zoals bekeken van de richting van de pompinham, met de wijzers van de klok mee roteert de drijvende kracht (zie de pijl op de afzethaven).



4: De pomp kan worden geïnstalleerd verticaal of horizontaal opgezet (zie figuur 1) Wanneer verticaal geïnstalleerd, zou de afzethaven stijgend moeten zijn.



5: om het droge lopen (de lucht wordt geplakt in drijvende kracht) te vermijden, zou de de afzethaven van de waterpomp of in het bovenleer van de drijvende kracht verticaal moeten zijn. (zie figuur 1)



6: De aangesloten pijp zou verticaal moeten worden opgezet (of geen elleboog in 20cm) om de lucht gelost gemakkelijk te maken, zou de afzetpijp niet minder dan 90 graden moeten worden gebruikt elleboog (zie figuur 2).



7: Kan niet het zeewater of andere zware verontreiniging met de grote vloeistof van de korrelonzuiverheid als vloeibaar middel gebruiken.









■Temperatuurparameter

Middelgrote vloeibare temperatuur: -40℃ aan +85℃ (- 40°F aan + 185°F)

Het werk omgevingstemperatuur: -40℃ aan +120℃ (- 40°F aan +248°F)

Opslagtemperatuur: -40℃ aan +70℃ (- 40°F aan +158°F)

(tot 100 ℃, zullen maar het de levensduur verkorten)

■Systeemdruk

-0,2 tot 2,5 bar (100℃ (212°F).

De levensduur is meer dan 20.000 die uren op de nominale spanning en (86°F) worden gebaseerd de omgevingstemperatuur 36℃.

■Voltagewaaier

Geschatte 24V-waterpomp, uitvoerbare waaier 18V - 32V

Hoewel de motor in een brede waaier van voltage en temperatuur kan worden gebruikt, maar het bovenmatige of te lage voltage en de temperatuur zullen de levensduur van de motor beïnvloeden, kan de pomp niet aan thermische omringende straling worden blootgesteld.



Middelgrote vloeistof: vloeibaar mengsel (Water met onderstaande 60%-glycol)

Het werk Voltage (VDC)	Geschatte macht (w)	Geschatte stroom (L/U)	Afmetingen (mm)	Gewicht (G)
18V-32V (24V)	250W	Q=6000L/H, H=8m	195*90*145	2200g



■Elektroparameter











Schakelaarmodel en de overeenkomstige elektrische eigenschappen (zie figuur 3):

Amp282106-1	1 (Zwarte)	2 (Geel)	3 (Blauw)	4 (Rood)
(aangepaste Stop amp282088-1)	GND	De fout koppelt terug	PWM	+24V

















■PWM-karakter











Plichtscyclus	Beschrijving	Opmerking: 1: PWM-de metrische fout ±2% van de plichtscyclus 2: PWM-voltage: 24VDC, frequentie: 1 KHz 3: Geadviseerde PWM-frequentie: 500Hz 4: De geadviseerde 0%-plicht als PWM maakt los
0%≤duty≤10%	PWM-wijze (einde)
11%≤duty≤55%	PWM-wijze (Min snelheid)
51%≤duty≤90%	PWM-wijze (de Lineaire waaier van de snelheidscontrole)
91%≤duty≤100%	PWM-wijze (Maximum snelheid)



Draaddia.	De langste gebruikte draad *
	24V
1,5 mm ²	16m
2,5 mm ²	25m
3 mm ²	31m
4 mm ²	40m















De geadviseerde Draadgrootte is (Gebaseerd op 3%-voltagedaling)

* De lengte van de draad betekent de afstand van pomp aan de batterij







■Aandacht

1. Het werk omgevingstemperatuur: - 40℃--120℃, zou moeten proberen om dicht bij drie-element katalytisch, de pijpsysteem van de gaslossing en motor te vermijden tijdens de installatie, de werkomgevingstemperatuur verzekeren.

2.The het installatiestandpunt van de waterpomp dicht bij de lage waterspiegel, de levensduur van de pomp zoveel mogelijk moeten zou uitbreiden.

4. Gelieve te gebruiken verre de pomp van het stoffige milieu, is het stof schadelijk om de levensduur te verminderen

5. Besteed aandacht aan de zuiverheid van het water, vermijd om te blokkeren en drijvende kracht-geblokkeerd om de levensduur van pomp te verminderen



■Prestatiesparameter







■Externe dimensie
