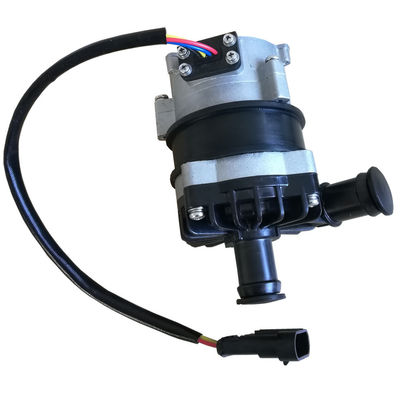

Hoog rendement Pomp van het 12 Volt de Elektrische Koelmiddel voor Hybride Elektrovoertuig

12V elektrische het waterpomp van de koelmiddelenpomp voor HEV of elektrische auto, hulppomp, de koelere pomp van de lastenlucht

DKB80 pomp van het reeks de automobiel Elektrische water

Het opvoeren/de omloop/de veranderlijk-Frequentie/pump/PWM controle/het signaal Met geringe geluidssterkte/de schild koppelen terug

♣Applications

Ben op HEV (Hybride Elektrovoertuig), EV (Elektrische voertuigen), treinen, schepen en ander het verwarmen omloop en koelomloopsysteem van toepassing.

♣Features

♦Single stadium centrifugaalpomp

♦Magnetic krachttransmissie (de structuur van de schildpomp)

♦High efficiency brushless gelijkstroom motor, lage machtsconsumptie, hoog rendement, lange levensduur.

♦With brede waaier werkende temperatuur

♦PWM signaalsnelheid het controleren (het facultatieve PG signaal koppelt terug)

♦With het constante stroom controleren

♦Reverse polariteitsbescherming

♦Dry lopende bescherming

♦Over Voltage, over huidige bescherming

♦Overload, over temperatuurbescherming

♦Automobile rang elektronische componenten

♣Technical beschrijving (delen in contact met de vloeistof)

Pomp hoofdhuisvesting: PPS+GF

Drijvende kracht: PPS+GF

Schildholte: PPS+GF

Schachtlager: Samengestelde materials+ het zirconiumdioxyde ceramische wasmachine van de koolstofhars

Schacht: holle roestvrij staalschacht

Rotor: nylon ingepakte injectie

Zegelring: EPDM

♣Driving apparaat (met inbegrip van motor)

Drijfelektromagneet: magnet+nylon ingepakte injectie

Schroeven en noten: Het roestvrije staal van SUS 304

Drijfmotor: brushless motor

Het kader van de motordraad: (Wit) PPA+GF

Pomphuisvesting: aluminiumlegering

Steun: Het roestvrije staal van SUS 304

Steunhoepel: De V.S. 304 roestvrije steel+ die rubberring temperen

Maak gebaseerd op IP67-classificatie waterdicht (en60529)

Schakelaar: 3 spelden of 4Pins (met PG signaal terug koppel)

Pijpdiameter: 22.6mm (binnendiameter: 16mm)

♣Model Specifications

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

Met het opzetten - steun modelachtervoegsel: SR (b.v.: DKB80-12ASR)

Met PG signaal koppel speld modelachtervoegsel terug: PG (b.v.: DKB80-12APG)

♣Mounting instructie

DKB80 de reekspompen zijn centrifugaalpompen die vooraf gevuld vereisen,

De pomp in de laagste positie van het systeem wordt geïnstalleerd om ervoor te zorgen dat de drijvende kracht altijd in de vloeistof wordt ondergedompeld, of vulde de pomp vóór macht die vooraf.

1: De pomp zou niet, alhoewel het droog-in werking stellend 30 seconden (na 30 droog-in werking stelt seconden, zal het automatisch ophouden) kan, het Droge lopen moeten droog-in werking stellen zal maakt ruchtbaar maken, ook verhogend schuring tot de schacht en de schachtkoker.

2: Gebruik de geadviseerde diameterpijp die de pompinham verbinden, als u een kleinere de pompinham van de diameterslang gebruikt, wegens de negatieve druk in de pomp, gaat de buiten gemakkelijkere lucht aan de pomp binnen door de pijpleiding, zal het de degradatie van pompprestaties maken, en ook maken de luchtbellen schade aan de pomp.

3: Zoals bekeken van de richting van de pompinham, met de wijzers van de klok mee roteert de drijvende kracht (zie de pijl op de afzethaven).

4: De pomp kan worden geïnstalleerd verticaal of horizontaal opgezet (zie figuur 1) Wanneer verticaal geïnstalleerd, zou de afzethaven stijgend moeten zijn.

5: om het droge lopen (de lucht wordt geplakt in drijvende kracht) te vermijden, zou de de afzethaven van de waterpomp of in het bovenleer van de drijvende kracht verticaal moeten zijn. (zie figuur 1)

6: De aangesloten pijp zou verticaal moeten worden opgezet (of geen elleboog in 20cm) om de lucht gelost gemakkelijk te maken, zou de afzetpijp niet minder dan 90 graden moeten worden gebruikt

Elleboog (zie figuur 2).

7: Gebruik niet het zeewater of andere zware verontreiniging met de grote vloeistof van de korrelonzuiverheid als vloeibaar middel.

♣Temperatureparameter

Middelgrote vloeibare temperatuur: -40℃ aan +120℃ (- 40°F aan + 248°F)

Het werk omgevingstemperatuur: -40℃ aan +100℃ (- 40°F aan +212°F)

Opslagtemperatuur: -40℃ aan +70℃ (- 40°F aan +158°F)

(tot 100 ℃, zullen maar het de levensduur verkorten)

♣System druk

-0,2 tot 2,5 bar (100℃ (212°F).

De levensduur is meer dan 20.000 die uren op de nominale spanning en (86°F) worden gebaseerd de omgevingstemperatuur 36℃.

♣Voltagewaaier

Geschatte 12V-waterpomp, uitvoerbare waaier 9V - 16V

Geschatte 24V-waterpomp, uitvoerbare waaier 18V - 30V

Hoewel de motor in een brede waaier van voltage en temperatuur kan worden gebruikt, maar het bovenmatige of te lage voltage en de temperatuur zullen de levensduur van de motor beïnvloeden, kan de pomp niet aan thermische omringende straling worden blootgesteld.

Middelgrote vloeistof: zuiver water, vloeibaar mengsel (Water met onderstaande 60%-glycol)

♣ Elektroparameter

♣Connectormodel en Spelden

♣Recommend draadgrootte (op 3%-voltagedaling die wordt gebaseerd)

♣ Aandacht

1. Het werk omgevingstemperatuur: - 40℃--120℃, zouden moeten proberen om dicht bij drie-element katalytisch, de pijpsysteem van de gaslossing en motor te vermijden tijdens de installatie, de werkomgevingstemperatuur verzekeren.

2.The het installatiestandpunt van de waterpomp dicht bij de lage waterspiegel, de levensduur van de pomp zoveel mogelijk moeten zou uitbreiden.

3. Om waterweerstand te verminderen, om zoveel mogelijk indien de aantalelleboog in leidingen in de installatie te verminderen, geen om het even welke elleboog binnen 20 cm van de pomp verzekeren.

4. Gelieve te gebruiken verre de pomp van het stoffige milieu, is het stof schadelijk om de levensduur te verminderen

5. Besteed aandacht aan de zuiverheid van het water, vermijd om te blokkeren en drijvende kracht-geblokkeerd om de levensduur van pomp te verminderen.

♣Curve grafiek

♣Overall afmetingen
