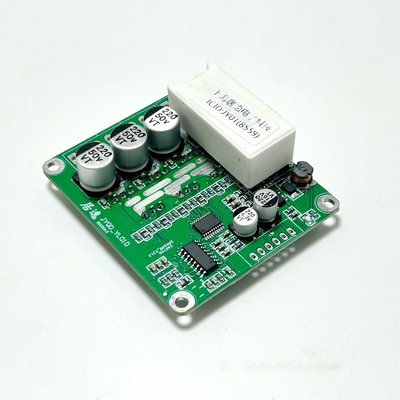

Hoge efficiëntie 24 V gelijkstroom BLDC-motorstuurder voor elektrische funabout

Hoge efficiëntie 12V 24V 36V 48V DC BLDC motorrijder voor elektrische Funabout E-bike elektrische amusementsvoertuigen

Model nr. JYQD_YL01DXXXX

Toepassing

Elektrische RC-voertuigen, tweewielbalansfietsen, RC-wielstoelen, medische apparaten, pretwagens, robots, enz.

Definities van haven

1. Beheerspoort (rechts) 2,54 gaten

5V  De interne uitgang van het bedieningspaneel is 5V.

EL ¢Brembeheerpoort, reactief lineair remmen, met energieherstelfunctie, analoge spanningsremmen 0-5V. Bij constante snelheid + hoe hoger de spanning,hoe groter de remkracht 0-100%.

M M

Hard commutatie, draai in één richting met 5V of hangend, en draai in de andere richting met GND.

VR ¢Snelheidsregeling, analoge snelheidsregeling van 0V-5V (0-2.5V), snelheidsregeling, lineaire snelheidsregeling van laag naar hoog.De externe PWM-snelheidsregeling moet samen met het stuurbord worden geaard.

GND GND van de verwerkingsverantwoordelijke

2- Power port (links): 3.96 gaten

P+

P-

MC/W ️ Eén van de faselijnen van de motor

MB/V 1 van de faselijnen van de motor

MA/U ️ Eén van de faselijnen van de motor

GND Motor Hall anode

Een van de motorhalsignalen

HB

Een van de motorhalsignalen

5V Motor Hall positief

3Let op dat de motorleiding niet te lang mag zijn, omdat de draad te lang is en er verstoring van het signaal zal zijn.

4Bij het werken met een continue hoge stroom dient aandacht te worden besteed aan warmteafvoer.

Bedradingsdiagram

Selectie tabel

Schematisch schema van het product

Dimensionele tekeningen
