| MOQ: | 5PCS |
| Prijs: | negotiable |
| Standaardverpakking: | reeks voor de uitvoer |
| Leveringstermijn: | als bevestiging |
| Betaalmethode: | L/C, T/T, Western Union |
| Toeleveringskapaciteit: | 10000PCS/Month |

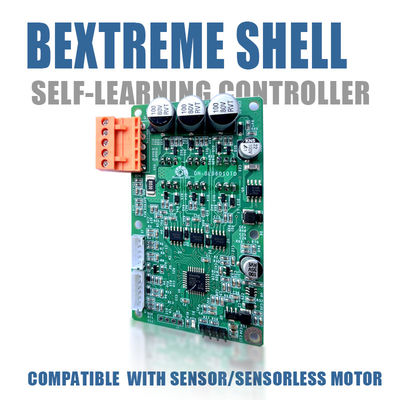

Model nr. DH-BLD6010TD
15-60VDC, max:20A
Veiligheidsmaatregelen
1Het is op een niet-ontvlambaar metalen frame gemonteerd om het binnendringen van stof, corrosieve gassen, geleidende voorwerpen, vloeistoffen en ontvlambare materialen te voorkomen.en goede warmteafvoercondities te handhaven;
2Het is de bestuurder verboden schokken te weerstaan.
3. Verbind de stroominvoerkabel niet met de uitgangsterminals U, V of W;
4. Controleer of de ingangsspanning van het hoofdcircuit binnen het toegestane werkspanningsbereik van de aandrijving ligt;
5. Niet willekeurig de hoge spanningsweerstand en isolatie prestaties van de bestuurder te testen;
6. Volgens de geïllustreerde methode, correct aansluiten van de stroomkabel, motor fase kabel, Hall signaalkabel en controle signaalkabel,en merk op dat de volgorde van UVW drie fasen consistent moeten zijn.
7Laat een professionele elektrotechnicus de bedrading uitvoeren.
8. Voordat de bedrading plaatsvindt, dient u te bevestigen dat de ingangsvoeding wordt afgesneden en dat de bedrading en inspectie moeten worden uitgevoerd nadat de stroomvoorziening is afgesneden en de bestuurder indicator is uitgeschakeld.
9Bij het aansluiten en ontkoppelen van de aansluitblokken van de bestuurder moet u ervoor zorgen dat het indicatorlicht is uitgeschakeld voordat u verder gaat.
10Het is ten strengste verboden om alle terminals aan te raken tijdens het aansteken.
11Indien de volgorde tussen de Hall- en de 3-fasen van de motor onjuist is of de zelfleer niet is verricht om aan de Hall- en 3-fasen van de motor te voldoen, kan de motor niet normaal werken.en indien de waarde van de VSP/PWM-invoer te groot is, zal de bestuurder beschadigd raken.
12. Voor langdurig werk, plaats de controller in een goed geventileerde omgeving, en houd de heatsink en MOS strak bevestigd;
Kenmerken
◆Hall-sensor of sensorloze werkwijze, ondersteuning Hall en fasen van de motor automatisch afgestemd door middel van zelflerende functie;
◆Support-snelheidsregeling open/gesloten lus;
◆Versnelling en vertraging zijn verstelbaar;
◆Snelheidsregeling: 0-5V spanning/PWM-werkcyclus/Seriële communicatiepoort ((UART);
◆Aanzetten van het besturingssignaal, richtingssignaalinput, snelheidsfeedback FG-uitgang;
◆Hardware-zelftest, overstroom, kortsluiting, overspanning, onderspanning, vergrendelde rotor, overtemperatuur en andere beschermingsmaatregelen
◆Current clamping functie;
Werkwijze
De bestuurder kan in twee werkwijzen werken, Hall-gevoeld of Sensorless, tijdens de aansturing van de bestuurder detecteert de bestuurder het Hall-signaal, als het Hall-signaal niet is aangesloten,Of het Hall-signaal is defect.De bestuurder werkt in de hal zonder werkwijze, anders in de hal.
Wanneer de bestuurder is ingeschakeld, wanneer het bedieningssignaal groter is dan de startcyclus (geconfigureerd via de seriële poort), begint de bestuurder te starten.en wanneer het bedieningssignaal lager is dan de startcyclus, is de bestuurder in stand-by-modus en stopt de motor.
Er zijn in totaal 6 combinatiesequenties voor Hallsignalen Ha, Hb en Hc, en een daarvan is de juiste fase-sequentie.
(1) de snelheid en het vermogen voor en achteruit zijn ongeveer gelijk,
(2) het uitgangsvermogen en de stroom zijn normaal tijdens de geleidelijke verhoging van het commando tot het maximum.de stroomvoorziening moet een huidige grensmaat hebben om ongevallen te voorkomen.
Deze driver ondersteunt Hall-signaalvolgorde zelflerende functie, verbind de voedingskabel, Hall-signaal en besturingssignaal, seriepoort stuurt AA 01 1E 01 00 00 CC-instructies,de bestuurder voert Hall sensor signaal sequentie zelf leren, LED knippert 13 keer en wordt 2 seconden uitgeschakeld om aan te geven dat de leer Xi is voltooid, en de besturingsinstructie is nul, en het kan normaal werken.
In sensorloze modus kunnen de faselijnen van de U-, V- en W-motoren willekeurig worden aangesloten, en twee van de fasen kunnen willekeurig worden uitgewisseld, en de motor kan worden omgedraaid,en het externe F / R signaal kan ook de motor omkerenIn de sensorloze modus kan het F/R-signaal via de seriële poort worden geconfigureerd om onmiddellijk of wanneer de motor wordt uitgeschakeld, van kracht te worden.
Serial port configuratie voor snelheidsopen-loop/gesloten-loop modus;
Portbeschrijving
Bescherming Beschrijving
Beschrijving van de bedrading
LED-indicatoren
Algemene grootte
Video
Video
Video
Video
Video
Video
|
|
