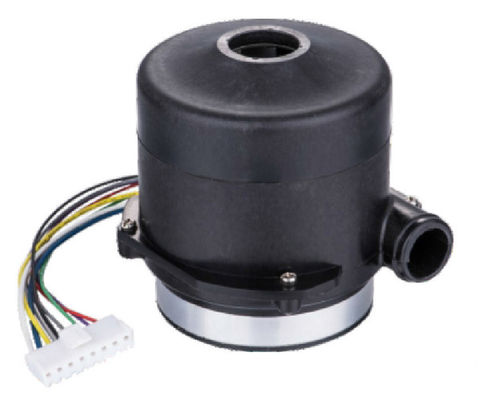

24VDC ademende machine, luchtpomp, de Koelventilator van de materiaal brushless lucht met het kogellager van NBM
1: Brushless gelijkstroom-Eigenschappen van de Luchtventilator:
1: Hoge snelheid, gespecialiseerd hoge snelheidskogellager dat (NMB) lange levensduur en lager lawaai aanbiedt
2: Hoge druk en luchtstroomoutput door compact grootteontwerp
3: Hoog rendement, efficiënter dan de ventilator van de borstelmotor
4: De hoge betrouwbaarheid, specialiseerde zich controlemechanisme maakt werken betrouwbaarder
5: Hoge intelligent, PWM-snelheidsregelgeving, positieve inversie, PG signaal koppelt, het intelligente controleren terug
2: Brushless gelijkstroom-Toepassingen van de Luchtventilator:
1: Het kussen van de bufferlucht
2: Intelligente closestool
3: Elektrisch-aandrijvings flegma-uitloper
4: Centraal ventilatiesysteem
5: Luchtzuiveringsinstallatie
6: Handdroger
7: Luchtbelmachine
8: Ventilerend apparaat
9: Stofzuiger
10: ademende machine
11: luchtpomp
12: Koelmateriaal
3: Productenparameters
| Model | OWB9290-24 | OWB9290-48 |
| Nominale spanning | 24VDC | 48VDC |
| Geschatte (open) stroom | 7A | 3.9A |
| (Open) luchtstroom | 33M3/H | 35M3/H |
| (Open) motorsnelheid | 22000 t/min | 24000RPM |
| Geschatte (gesloten) stroom | 3.4A | 2.2A |
| (Gesloten) luchtdruk | 10.5kPa | 12kPa |
| (Gesloten) motorsnelheid | 25800 t/min | 27300RPM |
| Motorpool | 4 | 4 |
| Faseweerstand | 0,82 Ohms | 1,53 Ohm |
| Lawaai | 80 dBA | 80 dBA |
| Kogellager | NMB-Hoge snelheidskogellager | |
| Drijfmotor | 3 fase brushless gelijkstroom motor | |
| De hoek van de zaalsensor | 120° | |
| T/min-impuls | 1 Hz=30rpm | |
| Windend type | Delta | |
| Het winden weerstaat Voltage | 500VDC (1 minuut) | |
| Isolatieklasse | Klasse F | |
| Ventilatorgewicht | 490 g | |
| IP rang | IP54 | |
| Verrichtingstemperatuur | -20℃~ 50℃ | |
| Levensduur (onder 40℃) | 10000 uren | |
4: Productenprestaties
OWB9290 brushless gelijkstroom-ventilator commutating periode
OWB9290 brushless gelijkstroom-krommen van ventilatorprestaties
5: Algemene afmetingen
6: Bedradingsdiagram
| Speld 4 | Rood | +5V |
| Speld 5 | Purper | Zaal A |
| Speld 6 | Groen | Zaal B |
| Speld 7 | Grijs | Zaal C |
| Speld 8 | Zwart | GND |
| Speld 1 | Geel | Motorfase A |
| Speld 2 | Blauw | Motorfase B |
| Speld 3 | Wit | Motorfase C |
7: Aandacht
1: werkend niet onder de maximum luchtdruk, is de luchtstroom te klein bij maximum luchtdruk, en het is niet veilig voor het gebruiken.
2: Voeg toe een filter aan de opname maakt de ventilator dragende langere levensduur vastmaakt.
3: De correcte omwentelingsrichting is CCW
4: Gebruik niet de ventilator in vochtigheid Op hoge temperatuur, hoge, hoge magnetische velden
5: Gelieve te gebruiken geschikte voeding voor de ventilator.
6: Tevreden om ons voor suitbalebestuurder/controlemechanismemodel te contacteren.
|
|
