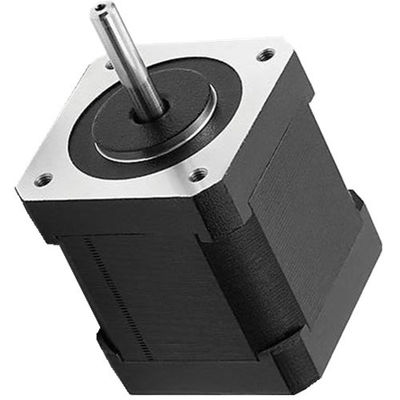

Productdetails:
|
| Type: | Brushless gelijkstroom-Motor | Piekstroom: | 20A |
|---|---|---|---|
| Fase: | 3 | Aantal polen: | 8 |
| Outputmacht: | 80W | Snelheid: | 5000rpm |
| Diameter: | 42mm | Vorm: | Vierkant |
| Voltage: | 24VDC | ||
| Hoog licht: | 8 pool bldc motor,8 pool 3 fase brushless gelijkstroom motor,8 pool 3 fase bldc motor |
||
OWM: OWO-motor
42: De grootte van het motorkader: mm
BLS: Vierkant Brushless motor
◆ALGEMENE SPECIFICATIES
| Windend type | Driehoek | |
| Zaaleffect hoek | 120 graad elektrohoek | |
| Uit in werking gestelde schacht | 0.025mm | |
| Radiaal spel | 0.02mm@450g | |
| Beëindigenspel | 0.08mm@450g | |
| Max. radiale kracht | 28N @ 10mm van de flens | |
| Max. askracht | 10N | |
| Isolatieklasse | Klasse B | |
| Diëlektrische sterkte | 500VDC één minuut | |
| Isolatieweerstand | 100MΩMin., 500VDC | |
◆ELEKTRISCHE VERBINDING
| Leid Nr. | Loodkleur | Loodmaat | Functie | Beschrijving |
| 1 | Rood | UL1007 26AWG | Vcc | Leveringsvoltage voor zaalsensoren |
| 2 | Blauw | Zaal A | ||
| 3 | Groen | Zaal B | ||
| 4 | Wit | Zaal C | ||
| 5 | Zwart | GND | Grond voor zaalsensoren | |
| 6 | Geel | UL1007 20AWG | Faseer A | |
| 7 | Rood | Fase B | ||
| 8 | Zwart | Fase C |
◆ELEKTROspecificaties
| Model | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Aantal polen | 8 | 8 | 8 | 8 | ||||
| Aantal fase | 3 | 3 | 3 | 3 | ||||
| Nominale spanning VDC | 24 | 24 | 24 | 24 | ||||
| Geschatte snelheid t/min | 4000 | 4000 | 4000 | 4000 | ||||
| Ononderbroken boxtorsie N.m | 0,075 | 0,15 | 0,22 | 0,3 | ||||
| Geschatte torsie N.m | 0,0625 | 0,125 | 0,185 | 0,25 | ||||
| Geschatte macht W | 26 | 52.5 | 77.5 | 105 | ||||
| Piektorsie N.m | 0,19 | 0,38 | 0,56 | 0,75 | ||||
| Piekstroom A | 5.4 | 10.6 | 15.5 | 20 | ||||
| Lijn - - de ohms van de lijnweerstand | 1.8 | 0,8 | 0,55 | 0,28 | ||||
| Lijn - - lijninductantie MH | 2.6 | 1.2 | 0,8 | 0,54 | ||||
| Torsie constante Nm/A | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| Achtere.m.f V/KRPM | 3.66 | 3.72 | 3.76 | 3.94 | ||||
| Rotorinertie g.cm2 | 24 | 48 | 72 | 96 | ||||
| Lichaamslengte mm | 41 | 61 | 81 | 100 | ||||
| Massa Kg | 0,3 | 0,45 | 0,65 | 0,8 | ||||
◆AFMETINGEN:
Verwante Namen:
De elektrische Gebruikte Motor van de Haardroger zonder Borstel | Brushless Elektrisch Apparaat voor Huishoudenlift | Het vlotte Lopen Elektrisch Apparaat zonder Borstel
Toepassing:
De industriële automatiseringsindustrie: Elektronische componenten, automatische deuren
Voertuigindustrie: De luchtfilter van de techniekauto
De huishoudapparaatindustrie: Droogkap, maaimachine
De medische industrie: De biochemische analysator, hematologieanalysator, centrifugeert
De wetenschappelijke instrumentenindustrie: de detector van het mijngas, de analytische instrumenten van de steenkoolkwaliteit, milieudetector, precisiecomputer ingebedde apparaten
Anderen: De optische correctieindustrie, enz.
