Productdetails:
|
| Zaaleffect hoek: | 120 graad elektrohoek | uit in werking gestelde schacht: | 0.025mm |
|---|---|---|---|
| Radiaal Spel: | 0.02mm@450g | Beëindigenspel: | 0.08mm@450g |
| Max.radial kracht: | 28N @ 10mm van de flens | Max.axial kracht: | 10N |
| Isolatieklasse: | Klasse B | Diëlektrische sterkte: | 500VDC één minuut |
| Isolatieweerstand: | 100MΩMin., 500VDC | ||
| Hoog licht: | 36v brushless motor van gelijkstroom,bldc hoge snelheidsmotor,36v brushless gelijkstroom-motor |
||

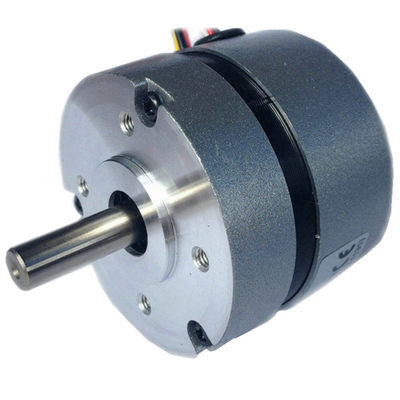

57mm gelijkstroom Brushless Motor
Eigenschappen:
Hoge stabiliteit, hoge kosten-prestaties, snelheidsregelgeving waaier met geringe geluidssterkte, brede
Toepassing:
De industriële automatiseringsindustrie: Windende machine, automatische deur
De adverterende industrie: Snelle prototyping machine
De industrie van de waterbehandeling: Vloeibare pompen
De communicatie industrie: Mariene satellietantenne
De wetenschappelijke instrumentenindustrie: Industrie van het het instrumentenvoedsel van de steenkoolkwaliteit de analytische: Roomijsmachine
De huishoudapparaatindustrie: Maaimachine, enz.
◆ALGEMENE SPECIFICATIES
| Windend type | Delta | |
| Zaaleffect hoek | 120 graad elektrohoek | |
| Uit in werking gestelde schacht | 0.025mm | |
| Radiaal spel | 0.025mm@460g | |
| Beëindigenspel | 0.025mm@4000g | |
| Max. radiale kracht | 75N @ 20mm van de flens | |
| Max. askracht | 15N | |
| Isolatieklasse | Klasse B | |
| Diëlektrische sterkte | 500VDC één minuut | |
| Isolatieweerstand | 100MΩMin., 500VDC | |
◆ELEKTRISCHE VERBINDING
| Leid Nr. | Loodkleur | Loodmaat | Functie | Beschrijving |
| 1 | Rood | UL1007 26AWG | Vcc | Leveringsvoltage voor zaalsensoren |
| 2 | Blauw | Zaal A | ||
| 3 | Groen | Zaal B | ||
| 4 | Wit | Zaal C | ||
| 5 | Zwart | GND | Grond voor zaalsensoren | |
| 6 | Geel | UL1007 20AWG | Faseer A | |
| 7 | Rood | Fase B | ||
| 8 | Zwart | Fase C |
◆ELEKTROspecificaties
| Model | OWM57BL01 | OWM57BL02 | OWM57BL03 | OWM57BL04 | OWM57BL05 | |||
| Aantal polen | 4 | 4 | 4 | 4 | 4 | |||
| Aantal fase | 3 | 3 | 3 | 3 | 3 | |||
| Nominale spanning VDC | 36 | 36 | 36 | 36 | 36 | |||
| Geschatte snelheid t/min | 4000 | 4000 | 4000 | 4000 | 4000 | |||
| Geschatte torsie N.m | 0,11 | 0,22 | 0,32 | 0,43 | 0,055 | |||
| Geschatte macht W | 46 | 92 | 133 | 180 | 23 | |||
| Piektorsie N.m | 0,39 | 0,7 | 1 | 1.27 | 0,16 | |||
| Piekstroom A | 6.8 | 11.5 | 16.5 | 20.5 | 3.5 | |||
| Lijn - - de ohms van de lijnweerstand | 1.5 | 0,7 | 0,45 | 0,35 | 4.1 | |||
| Lijn - - lijninductantie MH | 4.2 | 2.16 | 1.4 | 1 | 10 | |||
| Torsie constante Nm/A | 0,063 | 0,063 | 0,063 | 0,063 | 0,053 | |||
| Achtere.m.f V/KRPM | 6.6 | 6.6 | 6.6 | 6.6 | 5.55 | |||
| Rotorinertie g.cm2 | 75 | 119 | 173 | 230 | 30 | |||
| Lichaamslengte (L) mm | 55 | 75 | 95 | 115 | 45 | |||
| Massa Kg | 0,5 | 0,75 | 1 | 1.25 | 0,25 | |||
◆AFMETINGEN:
