Productdetails:
|
| Het werk Voltage: | 12-36V gelijkstroom | Maximum aandrijvingsmacht: | 500W |
|---|---|---|---|
| Geschikte motor: | sensorless BLDC-motor | Werkende Temperaturen.: | 20-85℃ |

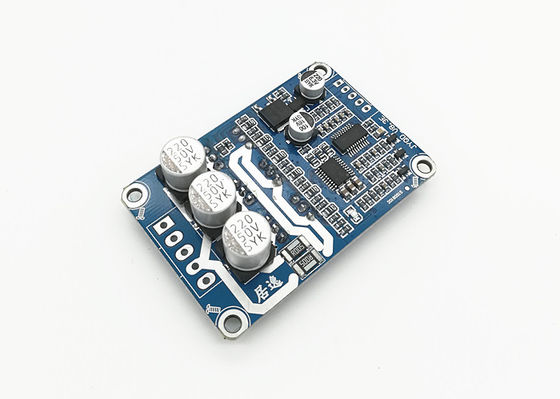

| Productennaam: | de bestuurder van de 3 fase bldc motor | Kleur: | Blauw |
| Hoog licht: | bldc motorbestuurder,de bestuurder van de 3 fasemotor |
||
| 5V | Intern de outputvoltage van de bestuurdersraad |
| M | Van het de impulssignaal van de motorsnelheid de outputhaven, 5V-impulssignaal. |
| Z/F | De roterende havens van de richtingscontrole. Verbind het hoge niveau van „5V“ of geen verbind is Voorwaartse richting, verbinden 0 V-low level of verbinden met GND is omgekeerde richting. |
| VR | De haven van de snelheidscontrole. De analoge regelgeving 0.1v -5V van de voltage lineaire snelheid, de inputweerstand is 20K-Ohm, verbindt aan GND wanneer de regelgeving van de inputpwm snelheid, PWM-frequentie: 1-20KHZ; Plichtscyclus 0-100% |
| GND | Gebruikt voor de interne controle van de Aandrijvingsraad |
| doctorandus in de letteren | motorfase A |
| MB | motorfase B |
| MC | motorfase C |
| GND | GELIJKSTROOM |
| VCC | Gelijkstroom + |
|
3. Het gebruik beschermde draden als de bestuurdersraad meer dan 50 cm-afstand van de motor heeft, anders kan het tot het abnormale drijven leiden, beïnvloedend het normale gebruik. |
|
4.Control havenafstand: 2.54mm, de afstand van de Machtshaven: 3,96 mm
|
|
5. Besteed aandacht aan de isolatie tussen bestuurdersmosfet en heatsink of de installatieplaat. |
| Toepassingsnota's: |
|
1. Bevestig dat de voltage en machtsparameters van de motor niet de waaier van de bestuurdersraad zoals gespecificeerd overschrijden.
|
|
2. Deze bestuurdersraad wordt direct gebruikt voor driefasen brushless sensorless motor, maar niet kostuum voor alle driefasen brushless sensorless motoren. Als het drijfeffect niet goed is (zoals aanvang jitter, omkerend, is de motor zonder commissie werkende stroom te groot, is de snelheid niet stabiel, is de efficiency laag, en kan niet opstarten met lading.) De klanten kunnen de weerstand en de capacitieve weerstand van de bestuurdersraad volgens de daadwerkelijke situatie aanpassen om het beste drijfeffect (zie de gehechtheid voor hoe te om theadjustment te doen) te bereiken
|
| 3. Jyqd-V8.3E de bestuurdersraad is naakte raad zonder huisvesting en heatsink. Als het vermogen van de motor onder 60W, het niet te hoeven toe te voegen heatsink, moet het slechts normale ventilatie en goed isolatie verzekeren. Als het vermogen van de motor meer dan 60W, het heatsink als het diagram moet toevoegen zoals hieronder. |
