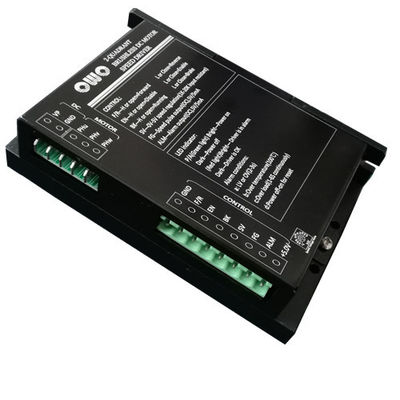

Hoge snelheid Pwm 3 de Bestuurder Speed Controller van de Fasebldc Motor

Hoge snelheid Pwm 3 de Bestuurder Speed Controller van de Fasebldc Motor
Hoge snelheid Pwm 3 de Bestuurder Speed Controller van de Fasebldc Motor Hoge snelheid Pwm 3 de Bestuurder Speed Controller van de Fasebldc Motor

Grote Afbeelding :  Hoge snelheid Pwm 3 de Bestuurder Speed Controller van de Fasebldc Motor

Productdetails:
Plaats van herkomst: CHINA
Merknaam: OWO
Certificering: CE, RoHs
Modelnummer: Jyqd-V6.02A
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pc
Prijs: Negotiable
Verpakking Details: KARTONdoos
Levertijd: zoals bevestigd
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000pcs/month

Hoge snelheid Pwm 3 de Bestuurder Speed Controller van de Fasebldc Motor

beschrijving
Voltage: 24VDC Ik bereik een hoogtepunt: 60A
I inh.: 30A Macht: 720W
Verwijzingsinput: 0~5v/PWM/Frequency Drijfmotor: brushless Sensorless-Motor
Hoog licht:

3 de Bestuurder Controller van de fasebldc Motor

,

hoge snelheidsjyqd V6.02A pwm controlemechanisme

,

De hoge snelheids pwm controlemechanisme van JYQD V6.02A

24V-2-kwadrant, brushless sensorless motorbestuurder

Hoge snelheid Pwm 3 de Bestuurder Speed Controller van de Fasebldc Motor 0





Bericht:

1. Selecteer piekstroom van bestuurder: Als geschat huidig IRL van motor wordt voorgesteld, toen Ip (A) ≧2*Ir (A).
Als het nominaal vermogenvermogen van motor PR (W) wordt voorgesteld, toen Ip (A) ≧4*Pr/Vr. Vr (V) is de nominale spanning van motor.
2. Drijfkwadrant: De bestuurders zijn slechts het gebruikte kwadrantⅠ Ⅲ van in&.
3. Vaste parameters: De bestuurder zal met parameters worden gemaakt die de motor aanpassen. Zij moeten worden voorgesteld alvorens het opdracht geven tot te zetten.
a.Pole aantal motor. Het standaard plaatsen is pool 8.
b.Max snelheidswaaier. Het standaard plaatsen is 3000rpm@8-pole.
c.Spacing hoek van Zaalsensoren. Het standaard plaatsen is hoek 120 º.
d.Ramp tijd (RC-type) voor verwijzing SV. Het standaard plaatsen is 0.5s.
4. Ingevoerde frequentie: De transfermodule F-v kan aan de bestuurder voor frequentiecontrole (0-3KHz/TTL) bij de haven van SV worden toegevoegd.
5. Remverrichting: Wanneer BK-de haven aan low level wordt geschakeld, zal de motor ophouden lopend snel door winding door bodemmosfets shorting. De motorsnelheid bij het remmen moet
om veilig-rem-Snelheid NS (zie verbindingsdiagram) niet te overschrijden.
6. Interferentie van lood: De Zaalsignalen kunnen door geschakelde stroom in windingslood worden gestoord wanneer de lengte meer dan 500mm is. Strengel samen hen niet ineen. Het is beter aan
het gebruik beschermde lood.
7. Motorisolatie: Zaalsensoren aan Winding/Zaalsensoren aan Motorgeval/Winding aan Motorgeval
Isolatieweerstand > 500MOhm @ 500VDC
Diëlektrische sterkte < 1mA="">


Beschrijving:

De serie S is eenvoudige compacte snelheidsaandrijving met vaste parameters en is 0~5Vanalog-voltage of 0~100%PWM.Also het 0~3KHz-frequentie kan zijn door een eenheid F-v op PCB.Motor's-poolaantal toe te voegen, moeten de snelheidswaaier en de hellingstijd worden voorgesteld alvorens een orde te plaatsen. De voltagerangen zijn 12,24,36,48,60VDC.Working de huidige rangen 10,20,30,40,50A.Ambient-temperatuurrang -40~65℃ zijn.



Eigenschappen:



♦Surface-ondersteltechnologie en compacte grootte.

♦2-kwadrant pi-dicht-lijncontrole van snelheid met goede lineariteit.

♦Matched parameters voor verschillende motoren en gemakkelijk gebruik.

de ♦Controlfuncties van F/R laten, remmen, verzenden verwijzing, over voltage toe, onder voltage, over temperatuur en outputfuncties van snelheidsimpuls (PG), alarm.

♦Threesoorten verwijzingsinput: analoog voltage, PWM, frequentie.

♦The kan de gebruiker motor nauwkeurige snelheid door outputfuncties van snelheidsimpuls krijgen

♦Suitable voor driefasenbldc-motoren met zaalsensoren.

♦Use van industriële rangspaanders

♦Extra kiest snelheid toevoeg die paneel tonen, kan tonend de snelheid van de motor, vrije controlesnelheid, F/R van de Veranderingsmotor, Begin en Eindemotor



Noemende Regel:



BLSD 12 20 GELIJKSTROOM – 2Q – S -8 -040 -0,5 – T P
BLSD:         BLDC-snelheidsbestuurder

12:         Nominale spanning (VDC)

20:         Piekstroomgrens (A)

Gelijkstroom:         Gelijkstroom-machtsinput

2Q:         2-kwadrant drijfwijze

S:         Serie S (kleine grootte en vaste parameter)

8:          Pool-aantal motor

040:          Maximum snelheidswaaier (rpm/100)

0,5:          RC de tijd van de typehelling van verwijzing SV (s)

T:         T=-40~+65 ºC Ta, unlabelled=-10~+45 ºC Ta

A:         A=60º Zaalsensor, unlabelled=120º Zaalsensor

P:         P=0-3KHz impuls bij SV, unlabelled= 0-5V bij SV wordt ingevoerd dat



De Bestuurder With Fixed Parameters van de serie S2q BLDC Snelheid:



Nr. Model Omringend
Temperaturen
(ºC)
Voltage
(VDC)
Piek
Huidig
Grens
(a)
Ononderbroken
Huidig
(a)
60º/120º
Zaal
Sensor
F
PWM
(kHz)
Pi-Snelheid
Dicht-lijn
Controle
SV
Helling
Tijd
(s)
SV
Waaier
(v)
LV &
OV
Grens
Alarm
Output
Snelheid
Impuls
Output
Hitte
Gootsteen

1

Blsd1205dc-2q-s **** -10~+45
-40~+65
12V
(9~15)
5 2.5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
2 Blsd1210dc-2q-s **** -10~+45
-40~+65
12V
(9~15)
10 5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
3 Blsd1215dc-2q-s **** -10~+45
-40~+65
12V
(9~15)
15 7.5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
4 Blsd1220dc-2q-s **** -10~+45
-40~+65
12V
(9~15)
20 10 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
5 Blsd1230dc-2q-s **** -10~+45
-40~+65
12V
(9~15)
30 15 15 0,1~
1.0
0~5 24p/r@
8-Pool
6 Blsd2405dc-2q-s **** -10~+45
-40~+65
24V
(17~32)
5 2.5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
7 Blsd2410dc-2q-s **** -10~+45
-40~+65
24V
(17~32)
10 5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
8 Blsd2415dc-2q-s **** -10~+45
-40~+65
24V
(17~32)
15 7.5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
9 Blsd2420dc-2q-s **** -10~+45
-40~+65
24V
(17~32)
20 10 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
10 Blsd2430dc-2q-s **** -10~+45
-40~+65
24V
(17~32)
30 15 15 0,1~
1.0
0~5 24p/r@
8-Pool
11 Blsd3605dc-2q-s **** -10~+45
-40~+65
36V
(27~45)
5 2.5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
12 Blsd3610dc-2q-s **** -10~+45
-40~+65
36V
(27~45)
10 5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
13 Blsd3615dc-2q-s **** -10~+45
-40~+65
36V
(27~45)
15 7.5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
14 Blsd3620dc-2q-s **** -10~+45
-40~+65
36V
(27~45)
20 10 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
15 Blsd3630dc-2q-s **** -10~+45
-40~+65
36V
(27~45)
30 15 15 0,1~
1.0
0~5 24p/r@
8-Pool
16 Blsd4805dc-2q-s **** -10~+45
-40~+65
48V
(37~55)
5 2.5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
17 Blsd4810dc-2q-s **** -10~+45
-40~+65
48V
(37~55)
10 5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
18 Blsd4815dc-2q-s **** -10~+45
-40~+65
48V
(37~55)
15 7.5 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
19 Blsd4820dc-2q-s **** -10~+45
-40~+65
48V
(37~55)
20 10 15 0,1~
1.0
0~5 24p/r@
8-Pool
X
20 Blsd4830dc-2q-s **** -10~+45
-40~+65
48V
(37~55)
30 15 15 0,1~
1.0
0~5 24p/r@
8-Pool

















Typische Verbindingen:
