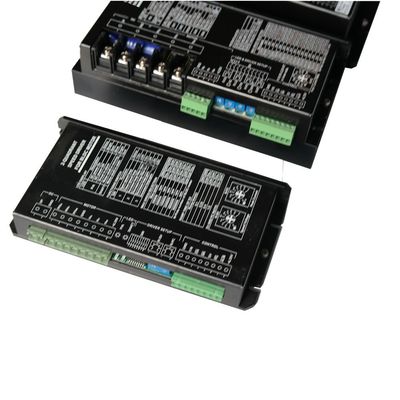

Productdetails:
|
| Voltage: | 48VDC | Macht: | 720W |
|---|---|---|---|
| Grootte (L*W*H): | 162*82.5*29 | 60/120º Hall Sensor: | ja |
| Pi-de Snelheid dicht-maakt controle los: | ja | Alarmoutput: | ja |
| De Output van de snelheidsimpuls: | 24p/r@ 8-Pool | Ontwerp: | Zuivere gebouwde hardware |
| Hoog licht: | bldc het controlemechanisme van de 3 fasemotor,de controlemechanismen van de zaal bldc motor,sensored de controle van de 3 fase bldc motor |
||
Noemende Regel:
BLSD 48 30 GELIJKSTROOM – 2Q – N - T P
BLSD: BLDC-snelheidsbestuurder
48: Nominale spanning (VDC)
20: Piekstroomgrens (A)
Gelijkstroom: Gelijkstroom-machtsinput
2Q: 2-kwadrant drijfwijze
N: N reeks (normale grootte en veranderlijke parameters)
T: T=-40~+65 ºC Ta, unlabelled=-10~+45 ºC Ta
P: P=0-3KHz impuls bij SV, unlabelled= 0-5V bij SV wordt ingevoerd dat
Beschrijving:
N Serires is snelheidsbestuurder met veranderlijke parameters en pi-dicht-lijn. De verwijzing kan het analoge voltage van be0∼5V of 0∼100%PWM. Ook kan het 0∼3kHz-frequentie zijn door een eenheid F-v op PCB toe te voegen. De parameters kunnen door ONDERDOMPELINGSschakelaars en potentiometers zoals poolaantal, maximum snelheid, hellingstijd worden geplaatst, de tijd van de lijnfilter en piekstroomenz. Votage zijn de rangen 12,24,36,48VDC. Het werk zijn de huidige rangen 5,10,15A. De omringende temperarurerang is -10∼+45ºC, - 40∼+65ºC
Eigenschappen:
Oppervlakte-Onderstel ♦ technologie en kleine grootte.
♦ 2-kwadrant pi dicht-lijncontrole van snelheid met goede lineariteit.
♦ Veranderlijke Parameter die voor verschillende motoren plaatsen
♦ De controlefuncties van F/R, laten toe, remmen, verzenden verwijzing en zetten uit functies van snelheidsimpuls (PG), alarm. Over temperatuurbescherming.
♦ Drie soorten verwijzingsinput: analoog voltage, PWM, frequentie.
♦ Geschikt voor 3 faseer brushless gelijkstroom-motor met zaalsensoren
♦ Gebruik van industriële rangspaanders.
N de Bestuurder With Fixed Parameters van de Reeks2q BLDC Snelheid:
| Nr. | Model | Omringend Temperaturen (ºC) |
Voltage (VDC) |
Piek Huidig Grens (a) |
Ononderbroken Huidig (a) |
60º/120º Zaal Sensor |
F PWM (kHz) |
Pi-Snelheid Dicht-lijn Controle |
SV Helling Tijd (s) |
SV Waaier (v) |
LV & OV Grens |
Alarm Output |
Snelheid Impuls Output |
| 1 | Blsd1210dc-2q-n **** | -10~+45 -40~+65 |
12V (9~15) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 2 | Blsd1220dc-2q-n **** | -10~+45 -40~+65 |
12V (9~15) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 3 | Blsd1230dc-2q-n **** | -10~+45 -40~+65 |
12V (9~15) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 4 | Blsd2410dc-2q-n **** | -10~+45 -40~+65 |
24V (17~32) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 5 | Blsd2420dc-2q-n **** | -10~+45 -40~+65 |
24V (17~32) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 6 | Blsd2430dc-2q-n **** | -10~+45 -40~+65 |
24V (17~32) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 7 | Blsd3610dc-2q-n **** | -10~+45 -40~+65 |
36V (27~45) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 8 | Blsd3620dc-2q-n **** | -10~+45 -40~+65 |
36V (27~45) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 9 | Blsd3630dc-2q-n **** | -10~+45 -40~+65 |
36V (27~45) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 10 | Blsd4810dc-2q-n **** | -10~+45 -40~+65 |
48V (37~55) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 11 | Blsd4820dc-2q-n **** | -10~+45 -40~+65 |
48V (37~55) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
| 12 | Blsd4830dc-2q-n **** | -10~+45 -40~+65 |
48V (37~55) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pool |
