Productdetails:
|
| Voltage: | 220Vac | Ik bereik een hoogtepunt: | 24A |
|---|---|---|---|
| I inh.: | 12A | Macht: | 3700W |
| Verwijzingsinput: | 0~10v/PWM/Frequency | Grootte (L*W*H): | 127*81.5*39/254*142*49/254*142*68 |
| Snelheidsclosed-loop: | ja | ||
| Hoog licht: | bestuurders de in drie stadia van de pwmgelijkstroom motor,pwm snelheidscontrole voor gelijkstroom-motor,pwm snelheidscontrolemechanisme 12v |
||

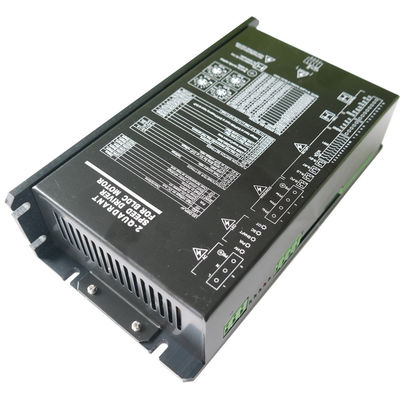

HV de Bestuurder With Fixed Parameters van de reeks2q BLDC Snelheid:
| Nr. | Model | Voltage (VDC) | Ik bereik een hoogtepunt (a) |
I inh. (a) |
Po (w) | Verwijzing input |
Grootte (mm) |
| 1 | BLSD11001AC-2Q-HV* | 110VAC | 1 | 0,5 | 75 | PWM | W81.5, L127, H39 |
| 2 | BLSD22001AC-2Q-HV* | 220VAC | 1 | 0,5 | 155 | PWM | W81.5, L127, H39 |
| 3 | BLSD11008ADC-2Q-HV* |
110VAC of 60~195VDC |
8 | 4 | 600 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 4 | BLSD11016ADC-2Q-HV* |
110VAC of 60~195VDC |
16 | 8 | 1200 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 5 | BLSD11024ADC-2Q-HV* |
110VAC of 60~195VDC |
24 | 12 | 1800 | 0~10V/PWM/Frequency | W142, L254, H68 |
| 6 | BLSD22008ADC-2Q-HV* |
220VAC of 60~385VDC |
8 | 4 | 1200 | 0~10V/PWM/Frequency | W142, L254, H49 |
| 7 | BLSD22016ADC-2Q-HV* |
220VAC of 60~385VDC |
16 | 8 | 2400 | 0~10V/PWM/Frequency | W142, L254, H68 |
| 8 | BLSD22024ADC-2Q-HV* |
220VAC of 60~385VDC |
24 | 12 | 3700 | 0~10V/PWM/Frequency | W142, L254, H68 |
Beschrijving:
HV Serires is AC of gelijkstroom-de bestuurder van de inputsnelheid met veranderlijke parameters en pi-dicht-lijn van snelheid en stroom. De verwijzing kan het verkiesbare analoge voltage van 10V of 0∼100%PWM zijn. Ook kan het 0∼3kHz-frequentie zijn. De parameters kunnen door ONDERDOMPELINGSschakelaars en potentiometers zoals poolaantal, maximum snelheid, hellingstijd, de tijd van de lijnfilter en piekstroom enz. worden geplaatst. Beschermende founctions zoals kortsluiting, veilig begin, veilige richtingsomkering enz. worden voorgesteld. Votagerangen are110,220VAC. Het werk zijn de huidige rangen 8,16,24A. De omringende temperarurerang is -10∼+45ºC, - 40∼+65ºC.
Eigenschappen:
de kleine hoog huidige grootte van de ♦Surface-ondersteltechnologie.
♦2-kwadrant pi-dicht-lijncontrole van snelheid met goede lineariteit.
♦Variable parameters die voor verschillende motoren en gemakkelijk gebruik plaatsen.
de ♦Controlfuncties van veilig omgekeerd, veilig begin, laten, remmen, verzenden referenceand outputfuncties van snelheidsimpuls (PG), Korte circult en over temperatuurbescherming toe, alarm. AC of gelijkstroom-de levering kan in brede waaier van voltage worden gebruikt…
♦Threesoorten verwijzingsinput: analoog voltage, PWM, frequentie.
♦The kan de gebruiker motor nauwkeurige snelheid door outputfuncties van snelheidsimpuls krijgen
♦Suitable voor driefasenbldc-motoren met zaalsensoren.
♦Use van industriële rangspaanders, optische isolatiehaven
Noemende Regel:
BLSD 220 01 AC – 2Q – HV – T
BLSD: BLDC-snelheidsbestuurder
220: Geschat AC Voltage (v)
01: Piekstroom (a)
ADC: AC of gelijkstroom-Voeding
2Q: 2-kwadrant drijfwijze
HV: HV (hoogspanning) Reeks
T: T=-40~+65 ºC Ta, unlabelled=-10~+45 ºC Ta
