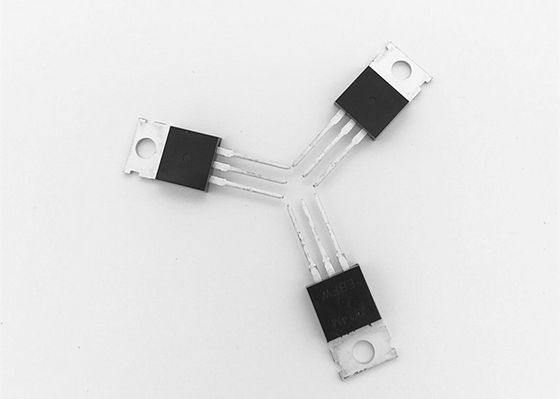

JY16M het Pakket van N Channel 600V to220f-3
De Machtsmosfet van de verhogingswijze voor BLDC-motorbestuurder
ALGEMENE BESCHRIJVING
JY16M gebruikt de recentste technieken van de geulverwerking om de hoge cel te bereiken
de dichtheid en vermindert de op-weerstand met hoge herhaalde lawineclassificatie. Deze
de eigenschappen combineren om tot dit ontwerp een uiterst efficiënt en betrouwbaar apparaat voor te maken
gebruik in de toepassing van de machtsomschakeling en een grote verscheidenheid van andere toepassingen.
EIGENSCHAPPEN
●600V/4A, RDS () =2.6Ω@VGS=10V
●Snelle omschakeling en omgekeerde lichaamsterugwinning
●Uitstekend pakket voor goede hittedissipatie
TOEPASSINGEN
●Verlichting
●De wijzevoedingen van de hoog rendementschakelaar
Absolute Maximumclassificaties (Tc=25ºC tenzij anders vermeld)
| Symbool | Parameter | Classificatie | Eenheid | |
| VDS | Afvoerkanaal-bronvoltage | 600 | V | |
| VGS | Poort-bronvoltage | ± 30 | V | |
| Identiteitskaart | Ononderbroken Afvoerkanaal Huidig |
Tc=25ºC | 4 | A |
| Tc=100ºC | 2.9 | |||
| IDM | Gepulseerde Afvoerkanaalstroom | 16 | A | |
| PD | Maximummachtsdissipatie | 33 | W | |
| TJ TSTG | Werkende Verbinding en Opslagtemperatuur Waaier |
-55 tot +150 | ºC | |
| RθJC | Thermische weerstand-Verbinding aan Geval | 1.5 | ºC/W | |
| RθJA | Thermische weerstand-Verbinding aan Omringend | 62 |
Elektrokenmerken (Tc=25ºC tenzij anders vermeld)
| Symbool | Parameter | Voorwaarden | Min | Type | Maximum | Eenheid |
| Statische Kenmerken | ||||||
| BVDSS | Afvoerkanaal-bron Analysevoltage |
VGS =0V, IDS =250UA | 600 | V | ||
| IDSS | Nul Poortvoltage Afvoerkanaalstroom |
VDS =600V, VGS =0V | 1 | RE | ||
| IGSS | Poort-lichaam Lekkage Huidig |
VGS =± 30V, VDS =0V | ± 100 | Na | ||
| VGS (Th) | Poortdrempel Voltage |
VDS = VGS, IDS =250UA | 2.0 | 3.0 | 4.0 | V |
| RDS () | Afvoerkanaal-bron De Weerstand van de op-staat |
VGS =10V, IDS =4A | 2.6 | 2.8 | Ω |
Elektrokenmerken (Tc=25ºC tenzij anders vermeld)
| Symbool | Parameter | Voorwaarden | Min | Type | Maximum | Eenheid |
| Afvoerkanaal-brondiodekenmerken | ||||||
| VSD | Voorwaartse diode Voltage |
VGS =0V, ISD =2A | 1.5 | V | ||
| Trr | Omgekeerde Terugwinningstijd | ISD =4A di/dt=100A/us |
260 | NS | ||
| Qrr | Omgekeerde Terugwinningslast | 1.5 | nC | |||
| Dynamische Kenmerken | ||||||
| RG | Poortweerstand | VGS =0V, VDS =0V, f=1MHZ |
5 | Ω | ||
| Td () | De Tijd van de inschakelenvertraging | VDS =300V, RG =25Ω, IDS =4A, VGS =10V, |
15 | NS | ||
| RT | De Tijd van de inschakelenstijging | 48 | ||||
| Td (weg) | De Tijd van de productvertraging | 28 | ||||
| Tf | De Tijd van de productdaling | 35 | ||||
| CISS | Inputcapacitieve weerstand | VGS =0V, VDS =25V, f=1.0MHz |
528 | pF | ||
| COSS | Outputcapacitieve weerstand | 72 | ||||
| CRSS | Omgekeerde Overdracht Capacitieve weerstand |
9 | ||||
| Qg | Totale Poortlast | VDS =480V, IDENTITEITSKAART =4A, VGS =10V |
16 | nC | ||
| Qgs | Poort-bronlast | 3.5 | ||||
| Qgd | Poort-afvoerkanaal Last | 7.1 |
DOWNLOADjy16m GEBRUIKERSHANDLEIDING
