| Afvoerkanaal-bronvoltage: | 40 V | Poort-bronvoltage: | ±20V |
|---|---|---|---|
| Maximummachtsdissipatie: | 2W | Gepulseerde Afvoerkanaalstroom: | 30A |
| Snelle Omschakelingssnelheid: | ja | Vorm: | Vierkant |
| Hoog licht: | p kanaalmosfet bestuurder ic,ic bestuurdersmosfet,mosfet bestuurdersspaander |
||

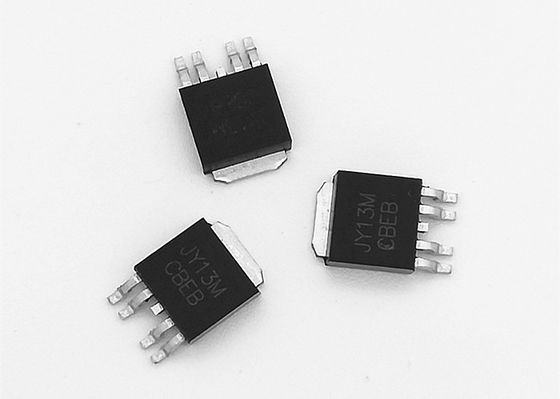

JY13M het Kanaal40v MOSFET van N en p-voor BLDC-motorbestuurder
ALGEMENE BESCHRIJVING
JY13M is de van de het Kanaallogica van N en p-van de de verhogingswijze transistors van het de machtsgebied
Welke uitstekende RDS () en lage poortlast kan verstrekken. Bijkomend
MOSFETs kunnen in h-Brug, Omschakelaars en andere toepassingen worden gebruikt.
EIGENSCHAPPEN
| Apparaat | VBR (DSS) | RDS () MAXIMUM TJ =25ºC | Pakket |
| N-Channel | 40V | <30m>GS=10V, ID=12A | TO252-4L |
| <40m>GS=4.5V, ID=8A | |||
| P-Channel | -40V | <45m>GS=-10V, ID=-12A | |
| <66m>GS=-4.5V, ID=-8A |
●Lage Inputcapacitieve weerstand
●Snelle Omschakelingssnelheid
Absolute Maximumclassificaties (Ta=25ºC tenzij anders vermeld)
| Parameter | Symbool | N Kanaal | P Kanaal | Eenheid | |
| Afvoerkanaal Bronvoltage | VDSS | 40 | -40 | V | |
| Poort Bronvoltage | VDSS | ±20 | ±20 | ||
| Ononderbroken Afvoerkanaalstroom |
Ta=25ºC | Identiteitskaart | 12 | -12 | A |
| Ta=100ºC | 12 | -12 | |||
| Gepulseerde Afvoerkanaalstroom | IDM | 30 | -30 | ||
| Maximummacht Dissipatie |
Ta=25ºC | PD | 2 | W | |
| Ta=70ºC | 1.3 | ||||
| Verbinding en Opslag Temperatuurwaaier |
TJ TSTG | -55 tot 150 | ºC | ||
| Thermische Weerstand Verbinding aan Omringend |
RθJA | 10s | 25 | ºC/W | |
| Regelmatig | 60 | ||||
| Thermische Weerstand Verbinding aan Geval |
RθJC | 5.5 | 5 | ºC/W |
Elektrokenmerken (Ta=25ºC tenzij anders vermeld)
| Symbool | Parameter | Voorwaarden | Min | Type | Maximum | Eenheid | |
| Statisch | |||||||
| VGS (Th) | Poortdrempel Voltage |
VDS =VGS, IDENTITEITSKAART =250UA | N-CH | 1.7 | 2.5 | 3.0 | V |
| VDS =VGS, IDENTITEITSKAART =-250UA | P-CH | -1.7 | -2 | -3.0 | |||
| IGSS | Poortlekkage Huidig |
VDS =0V, VGS =±20V | N-CH | ±100 | Na | ||
| P-CH | ±100 | ||||||
| IDSS | Nul Poortvoltage Afvoerkanaalstroom |
VDS =40V, VGS =0V | N-CH | 1 | RE | ||
| VDS =-40V, VGS =0V | P-CH | -1 | |||||
| IDENTITEITSKAART () | Het Afvoerkanaal van de op-staat Huidig |
VDS =5V, VGS =10V | N-CH | 30 | A | ||
| VDS =-5V, VGS =-10V | P-CH | -30 | |||||
| RDS () | Afvoerkanaal-bron Op-staat Weerstand |
VGS =10V, IDENTITEITSKAART =12A | N-CH | 24 | 30 | mΩ | |
| VGS =-10V, IDENTITEITSKAART =-12A | P-CH | 36 | 45 | ||||
| VGS =4.5V, IDENTITEITSKAART =8A | N-CH | 31 | 40 | ||||
| VGS =-4.5V, IDENTITEITSKAART =-8A | P-CH | 51 | 66 | ||||
| VSD | Voorwaartse diode Voltage |
IS =1.0A, VGS =0V | N-CH | 0,76 | 1.0 | V | |
| IS =-1.0A, VGS =0V | P-CH | -0.76 | -1.0 |
