| MOQ: | 1 reeks |
| Prijs: | negotiable |
| Standaardverpakking: | PE BAG+ KARTON |
| Leveringstermijn: | 5-10 dagen |
| Betaalmethode: | T/T, L/C, Paypal |
| Toeleveringskapaciteit: | 1000sets/day |

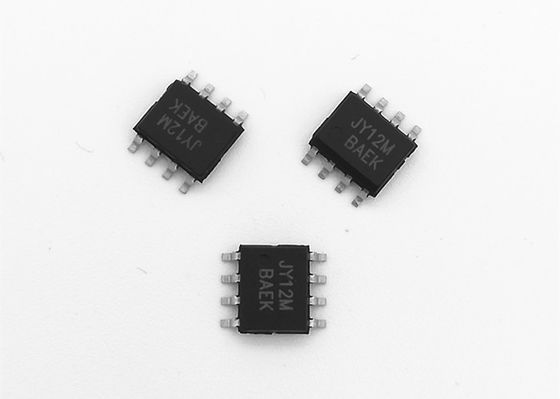

JY12M het Kanaal30v MOSFET van N en p-voor BLDC-motorbestuurder
ALGEMENE BESCHRIJVING
JY12M is de van de het Kanaallogica van N en p-van de de verhogingswijze transistors van het de machtsgebied
worden geproduceerd gebruikend hoge de geultechnologie van de celdichtheid DMOS. Deze hoogte - dichtheid
het proces wordt vooral gemaakt om de weerstand van de op-staat te minimaliseren. Deze apparaten zijn
in het bijzonder geschikt voor laag voltagetoepassing zoals mobiele telefoon en notitieboekje
computerenergiebeheer en andere kringen op batterijen waar hoog-kant
het schakelen, en het lage in-line machtsverlies zijn nodig in een zeer kleine overzichtsoppervlakte
zet pakket op.
EIGENSCHAPPEN
| Apparaat | MAXIMUM RDS () | IDMAX (25ºC) |
| N-Channel | 20mΩ@VGS=10V | 8.5A |
| 32mΩ@VGS=4.5V | 7.0A | |
| P-Channel | 45mΩ@VGS=-10V | -5.5A |
| 85mΩ@VGS=-4.5V | -4.1A |
●Lage Inputcapacitieve weerstand
●Snelle Omschakelingssnelheid
TOEPASSINGEN
●Energiebeheer
●DC/DC convertor
●Gelijkstroom-Motorcontrole
●LCD TV & de Omschakelaar van de Monitorvertoning
●CCFL-omschakelaar
Absolute Maximumclassificaties (Ta=25ºC tenzij anders vermeld)
| Parameter | Symbool | N Kanaal | P Kanaal | Eenheid | |||
| 10 seconden | Regelmatig | 10 seconden | Regelmatig | ||||
| Afvoerkanaal Bronvoltage | VDSS | 30 | -30 | V | |||
| Poort Bronvoltage | VDSS | ±20 | ±20 | ||||
| Ononderbroken Afvoerkanaalstroom |
Ta=25 ºC | Identiteitskaart | 8.5 | 6.5 | -7.0 | -5.3 | A |
| Ta=70 ºC | 6.8 | 5.1 | -5.5 | -4.1 | |||
| Gepulseerde Afvoerkanaalstroom | IDM | 30 | -30 | ||||
| Maximummacht Dissipatie |
Ta=25 ºC | PD | 1.5 | W | |||
| Ta=70 ºC | 0,95 | ||||||
| Werkende Verbinding Temperatuur |
TJ | -55 tot 150 | ºC | ||||
| Thermische Weerstand Verbinding aan Omringend |
RθJA | 61 | 100 | 62 | 103 | ºC/W | |
| Thermische Weerstand Verbinding aan Geval |
RθJC | 15 | 15 | ºC/W |
Elektrokenmerken (Ta=25ºC tenzij anders vermeld)
| Symbool | Parameter | Voorwaarden | Min | Type | Maximum | Eenheid | |
| Statisch | |||||||
| VGS (Th) | Poortdrempel Voltage |
VDS =VGS, IDENTITEITSKAART =250UA | N-CH | 1.0 | 1.5 | 3.0 | V |
| VDS =VGS, IDENTITEITSKAART =-250UA | P-CH | -1.0 | -1.5 | -3.0 | |||
| IGSS | Poortlekkage Huidig |
VDS =0V, VGS =±20V | N-CH | ±100 | Na | ||
| P-CH | ±100 | ||||||
| IDSS | Nul Poortvoltage Afvoerkanaalstroom |
VDS =30V, VGS =0V | N-CH | 1 | RE | ||
| VDS =-30V, VGS =0V | P-CH | -1 | |||||
| IDENTITEITSKAART () | Het Afvoerkanaal van de op-staat Huidig |
VDS ≥5V, VGS =10V | N-CH | 20 | A | ||
| VDS ≤-5V, VGS =-10V | P-CH | -20 | |||||
| RDS () | Afvoerkanaal-bron Op-staat Weerstand |
VGS =10V, IDENTITEITSKAART =7.4A | N-CH | 15 | 20 | mΩ | |
| VGS =-10V, IDENTITEITSKAART =-5.2A | P-CH | 38 | 45 | ||||
| VGS =4.5V, IDENTITEITSKAART =6.0A | N-CH | 23 | 32 | ||||
| VGS =-4.5V, IDENTITEITSKAART =-4.0A | P-CH | 65 | 85 | ||||
| VSD | Voorwaartse diode Voltage |
IS =1.7A, VGS =0V | N-CH | 0,8 | 1.2 | V | |
| IS =-1.7A, VGS =0V | P-CH | -0.8 | -1.2 |
DOWNLOADjy12m GEBRUIKERSHANDLEIDING
