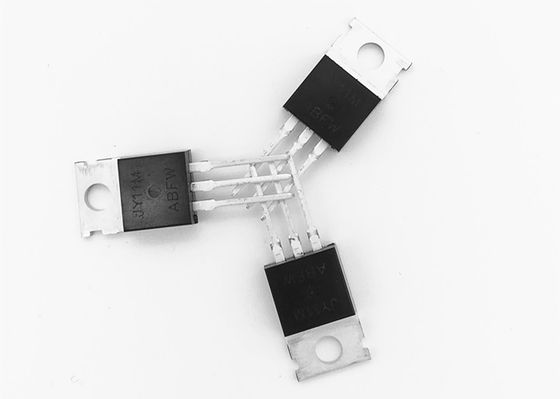

JY11M N Channel Enhancement Mode-Machtsmosfet
ALGEMENE BESCHRIJVING
JY11M gebruikt de recentste technieken van de geulverwerking om de hoge cel te bereiken
de dichtheid en vermindert de op-weerstand met hoge herhaalde lawineclassificatie. Deze
de eigenschappen combineren om tot dit ontwerp een uiterst efficiënt en betrouwbaar apparaat voor te maken
gebruik in de toepassing van de machtsomschakeling en een grote verscheidenheid van andere toepassingen.
EIGENSCHAPPEN
●100V/110A, RDS () =6.5MΩ@VGS=10V
●Snelle omschakeling en omgekeerde lichaamsterugwinning
●Volledig gekenmerkte lawinevoltage en stroom
●Uitstekend pakket voor goede hittedissipatie
TOEPASSINGEN
●Omschakelingstoepassing
●Hard geschakelde en hoge frequentiekringen
●Energiebeheer voor Omschakelaarssystemen
Absolute Maximumclassificaties (Tc=25ºC tenzij anders vermeld)
| Symbool | Parameter | Grens | Eenheid | |
| VDS | Afvoerkanaal-bronvoltage | 100 | V | |
| VGS | Poort-bronvoltage | ± 20 | V | |
| Identiteitskaart | Ononderbroken Afvoerkanaal Huidig |
Tc=25ºC | 110 | A |
| Tc=100ºC | 82 | |||
| IDM | Gepulseerde Afvoerkanaalstroom | 395 | A | |
| PD | Maximummachtsdissipatie | 210 | W | |
| TJ TSTG | Werkende Verbinding en Opslagtemperatuur Waaier |
-55 tot +175 | ºC | |
| RθJC | Thermische weerstand-Verbinding aan Geval | 0,65 | ºC/W | |
| RθJA | Thermische weerstand-Verbinding aan Omringend | 62 |
Elektrokenmerken (Ta=25ºC tenzij anders vermeld)
| Symbool | Parameter | Voorwaarden | Min | Type | Maximum | Eenheid |
| Statische Kenmerken | ||||||
| BVDSS | Afvoerkanaal-bron Analysevoltage |
VGS =0V, IDS =250UA | 100 | V | ||
| IDSS | Nul Poortvoltage Afvoerkanaalstroom |
VDS =100V, VGS =0V | 1 | RE | ||
| IGSS | Poort-lichaam Lekkage Huidig |
VGS =± 20V, VDS =0V | ± 100 | Na | ||
| VGS (Th) | Poortdrempel Voltage |
VDS = VGS, IDS =250UA | 2.0 | 3.0 | 4.0 | V |
| RDS () | Afvoerkanaal-bron De Weerstand van de op-staat |
VGS =10V, IDS =40A | 6.5 | mΩ | ||
| gFS | Door:sturen Transconductance |
VDS =50V, IDS =40A | 100 | S |
DOWNLOADjy11m GEBRUIKERSHANDLEIDING
