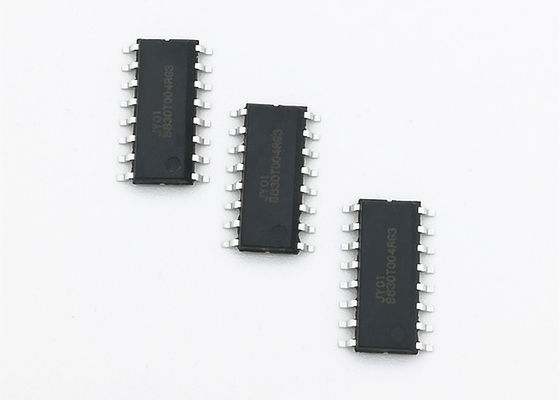

Brushless van de de Motorsnelheid van 12V gelijkstroom de Controlemicrocontroller IC

Sensorless brushless gelijkstroom de motorcontrolemechanisme IC van JY02A


JY02A is ASIC voor sensorless brushless gelijkstroom-motor, met eenvoudige randkring, perfecte functie, compacte grootte, het eenvoudige zuiveren (bijna geen het zuiveren), hoge aandrijvingsefficiency, flexibele toepassing, wijd toepassing, enz.
JY02A is een zuivere hardwaretoepassing IC, wat het probleem van het schrijven van programma's oplossen. JY02A maakt intern diverse sensorless brushless gelijkstroom-de controlekringen van de motoraandrijving, zoals aanpassingsbeginkring hard, de kring van de machtscompensatie, q-de kring van de waardecorrectie, de correctie van de machtsfactor, de kring van de Faseopsporing, tweerichtingsverrichtings decoderende kring, de kring van de sluiten-rotorbescherming, de achterkring van de elektromotorische krachtopsporing, huidige opsporing & kunnen de controlekring, de voltageopsporing & de beschermingskring, enz., na zeer weinigen hoeveelheid externe componentenaanpassing, diverse sensorless brushless gelijkstroom-motor drijven, heeft JY02A een bepaald lading-beginnend vermogen, dat in de meeste toepassingen zeer belangrijk is.

JY02A kan op brushless motor in drie stadia van gelijkstroom met de verbinding van „Y“ worden toegepast en van de „driehoek“.
Toepassingen: vegende robots, automobielwaterpompen, de muur-gehangen pompen van de boileromloop, huis aanjaagpompen, zuurstofgenerators, diverse ventilators/ventilators, elektrische schroevedraaiers, elektrische gordijnen, automatische deuren, hydraulische oliepompen, de pompen van de hoge druklucht, automobielairconditioningscompressoren, brushless compressor van gelijkstroom, AGV karretje, divers lineair en sorterend materiaal van de lijnlogistiek, grasmaaimachine, spuitbus, onderwaterpropeller, enz.

Functionele kenmerken:
☆Working voltage: 4.5 de ☆Working temperatuur van v-5,5 V.: -55-125 ℃
☆Drive wijze: De ☆Adaptive motor van SPWM: Sensorlessbldc motor
☆Directioncontrole: CW/CCW die ☆Soft omkeren: Ja
☆Speed signaal: Ja ☆Overload bescherming: Ja
☆Current gesloten lijn: Ja ☆Constant huidige aandrijving: Ja
☆Blocking bescherming: Ja ☆Starting torsieregelgeving: Ja
☆Soft beginnend: Ja ☆Special technologie: Van de de voorwaardenveiligheid van JYKJ volledige het beginfunctie
☆Speed aanpassing: lineaire ☆EAI automatische aanpassingsfunctie



JY02A drijf wijze en parameters:

1: UH/VH/WH output van de fase de hoogste aandrijving PWM, UL/VL/WL-het signaal van de de aandrijvingscommutatie van de fasebodem
de output, deze aandrijvingswijze is een economische manier om de kosten van hardware te drukken, vooral binnen
toepassing van hoogspanning en high-power motorbestuurders. de hoogste wijze van de aandrijvingspwm output is
gemakkelijkere kring en hogere stabiliteit dan de outputwijze van de bodemaandrijving PWM.
2: De PWM-frequentie van JY02A is 13KHz, die niet alleen met uitvoerig rekening houdt
de verhouding van efficiency en lawaai, maar ook de verhogingen de macht en verminderen de machtsconsumptie
van de drijfkring. De torsie van de motor is hoger dan dat van 20KHz onder hetzelfde
voeding.
Impuls van JY02A
Gelieve te nemen een nota die JY02A-output één impulssignaal tijdens BLDC-motor het commutating
faseer elke keer. Het betekent de opbrengst van JY02A niet één impuls wanneer de motor een ronde draait. Voor
voorbeeld zoals na schematisch diagram: zijn betekent een binnenrotor, 2 van de poolparen motor, het
de motor vergt commutating fase voor 6 keer voor elke ronde, zodat zal JY02A output 6 impulsen elk
motorronde


DOWNLOADjy02a GEBRUIKERSHANDLEIDING

JY02A_V2_20180530-English.pdf
