SPWM Gesloten van de Grasmaaimachinebldc van de Lijnpomp de Ventilatorbestuurder Ic

controle IC JY01 van de 3 fase brushless gelijkstroom motor

JY01 eigenschappen

JY01 is speciale ontworpen die controle IC voor brushless gelijkstroom-motorbestuurder, op Zaal sensorbldc motor wordt toegepast of de sensorless BLDC-motor, zijn gemakkelijk aan toepassing, randkring is eenvoudige, lage kosten, SPWM-is de aandrijvingswijze met met geringe geluidssterkte, hoog rendement, stabiele kwaliteit en professionele technische ondersteuning, JY01 snel goedgekeurd door vele elektronische ingenieurs.

JY01 is wijd gebruikt op vele gebieden, zoals:
brushless gelijkstroom-ventilator, brushless gelijkstroom-pomp, grasmaaimachine, autoped, bracht auto, robot, wetenschappelijk instrumenten en materiaal, autobrandstofpomp, elektrische Vensters, elektrische zetelaanpassing, airconditioningsventilator, elektrische achteruitkijkspiegelaanpassing, zoals huistoestellen zoals in evenwicht stofzuigers, airconditioning, loodgieterswerkmateriaal, high-end het speelgoed van kinderen, modelvliegtuigen, modelauto's, model, enz. Het is ook wijd gebruikt in handbediende hulpmiddelen zoals malende machines, handboren, gravuremachines, elektrische schroevedraaiers, enz.


2: Kenmerken

Het werk voltage: 4.5 v-5,5 V.

Het werk temperatuur: -40-85 ℃
Aandrijvingswijze: SPWM
De wijze van de Daulaandrijving: Met Zaalsenor of sensorless
Aanpassingsmotor: geen zaalmotor/zaalmotor.
Leidingscontrole: het positief/verbiedt
Het zachte omkeren: Ja
Snelheidssignaal: Ja
Overbelastingsbescherming: Ja
Huidige gesloten lijn: Ja
Constante huidige aandrijving: Ja
Het blokkeren bescherming: Ja
Zachte aanvang: ja
Speciale technologie: Van de de voorwaardenveiligheid van JYKJ volledige het beginfunctie
Snelheidsaanpassing: lineair
Zachte startperiode: 1 S, 3 S, facultatieve 10S

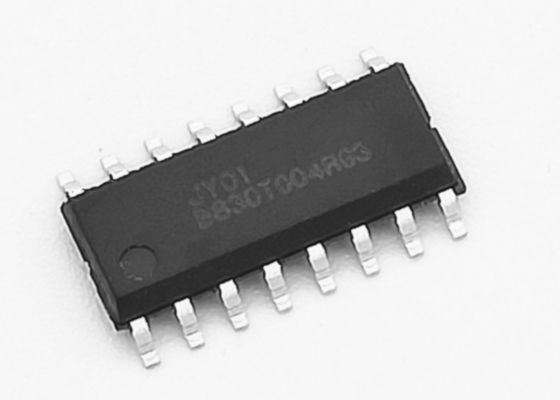

SOP16 verpakking

JY01 samengesteld uit middelhoogvermogenzaal en sensorless brushl
controlemechanismeraad, 6 die PCs aan-220 van high-power MOSFET m worden ingepakt
terug van PCB, het VCC voltage van de controleraad in de waaier
Maximum werkende stroom tot 20A (plus aangewezen heatsin
de kringen zijn met succes gebruikt binnen zoals gelijkstroom brushle
brushless gelijkstroom-motorpomp, autopedmotor, handbediende apparaten, enz.
N+N de kadertoepassingen kunnen de behoeften van hoog volume bereiken
de stroom, wordt zodat het wijd gebruikt in vele brushless de motorcontro van gelijkstroom
hoger het werk voltage of hogere werkende stroom. Deze kring AR
rijpe kringen. Kring toe te schrijven aan hoge stabiliteit, gemakkelijke productie
de kosten zijn laag en kunnen voor modulaire productie worden vergemakkelijkt


JY01 is geïntegreerd 2 in 1 controle IC voor Zaal of sensorless brushless gelijkstroom-motor, die het zeer aan gemakkelijk maakt
de toepassing in gebruik, te besteden gelieve aandacht vóór kringsontwerp en toepassing.
1: JY01 voor de motorbestuurder van de Zaalsensor, verbind Speld 1 met Vss of verbind 5V terwijl de macht, JY01 als Zaalmanier zal drijven.
2: JY01 voor Sensorless-motorbestuurder, aanbieding 0.1V -4V aan Speld 1, zal JY01 als Sensorless-manier drijven.
Speld 1 is multifunctionele speld, zijn er drie operationele staten:
1: JY01 in toepassingsmontages wanneer macht.
2: Deze speld is een Enable controlespeld onder Zaalmanier, het voltage is Op hoog niveau normale aandrijving, is het Lage voltage
ver*bieden-aandrijving (geen output)
3: Deze speld is de aanpassingsspeld van de Begintorsie onder Sensorless-manier, voltagewaaier: 0.1V-2V.
Gelieve te bevestigen de toepassingsstatus van JY01 vóór het ontwerp.

a) Begintorsie die plaatsen: Begintorsie plaatsen is belangrijk voor sensoless motor aanvang,
De begintorsie is verwant met de motorprestaties. de motor zal niet of moeilijk beginnen te beginnen als
de begintorsie is klein, zal de motor of omkerend schudden als de Begintorsie te hoog is.
Oorspronkelijke aanvraag het zuiveren volgens de motorlading, volgt de stappen zoals volgen:
i.Connect een 20K-potentiometer aan 0 V en 5 V, de middenspeld verbindt met JY01 IC I speld.
ii. Pas de potentiometer aan 0 V (Begintorsie 0) aan wanneer macht.
iii. De regelgeving van de inputsnelheid het signaal aan VR-speld van 0V aan 5V, en controleert of niet het motorbegin
iv. Als de motor niet abnormaal beginnen of kan beginnen, kan de potentiometerwaarde aan 0,1 V dan toevoegen
herhaal Stap iii, als het motor nog niet begin, dan aan 0.2V/0.3V/0.4V van de potentiometer toevoegt en
herhaal Stap iii tot het motorbegin.
v.If de motor die wanneer het begin, het de Begintorsie omkeren betekent is hoog, zou het het Begin moeten verminderen
de torsie voor normaal begin, zal anders het oude omkeren de motor en MOSFET beschadigen.
B) overbelast bescherming en huidige bemonsteringsweerstand die plaatsen: JY01 heeft perfecte overbelasting
de beschermingsfunctie, het heeft overbelastingsbescherming en abnormale huidige beschermingsfunctie
wanneer de huidige waarde R van de bemonsteringsweerstand correcte reeks is. Wanneer speldvoltage is kom samen aan
0.1V, overbelasting zal de controle, beginnen en draait aan Constante huidige staat, zal de aandrijvingsstroom niet
de verandering, geen kwestie het VR-voltage die hoger of vermindert en de lading die groter worden worden of
minder. In deze staat, zal JY01 houden aanbiedend constante aandrijvingsmacht aan motor. als speldvoltage is
kom aan 0.2V samen of meer, de bescherming zullen geactiveerd in 4,5 μs.
R de methode van de waardeselectie
R waardeformule I = 0.1/R
I: waarde van constante stroom (eenheid: Ampère)
0,1: JY01 is speldvoltage
R: huidige grensweerstand (eenheid: Ohm)
Bijvoorbeeld: werkende stroom: 3A, plaats de veiligheid constante stroom aan 5A, wanneer de stroom
kom aan 5A samen of meer, zullen het programma de stroom bij 5A.so volgens formule houden
I=0.1/R, R=0.1/5=0.02-Ohm, overbelast zo bescherming en de huidige weerstand van de bemonsteringsmacht
mOhm zou moeten zijn 20
c) het Blokkeren bescherming: de het blokkeren bescherming zal geactiveerde en eindeoutput als de motor niet
het begin normaal in 3 tweede, vermindert het VR-voltage tot 0 om met de bescherming op te houden, toeneemt het VR-voltage
om de motor opnieuw te beginnen.



DOWNLOADjy01 IC GEBRUIKERSHANDLEIDING
JY01_V3.5_2018-English.pdf
