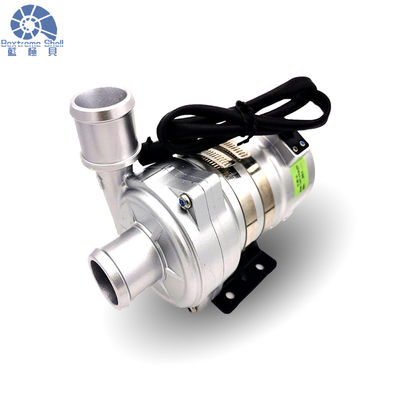

OWP-BL43-200 SERIES borstelloze gelijkstroomwaterpompHoge Lift 24V DC elektrische waterpomp 250W voor elektrische voertuigen

■ Temperatuurparameter

Gemiddelde vloeistoftemperatuur: -40°C tot +85°C (-40°F tot +185°F) Werktemperatuur: -40°C tot +120°C (-40°F tot +248°F) Bergingstemperatuur: -40°C tot +70°C (-40°F tot +158°F)

(tot 100 °C, maar dit verkort de levensduur)

■ Stelseldruk

-0,2 tot 2,5 bar (100°C).

De levensduur bedraagt meer dan 20.000 uur op basis van de nominale spanning en de omgevingstemperatuur van 36 °C.

■ Spanningsbereik

Nominale waterpomp 24V, werkbereik 18V - 32V

Hoewel de motor in een breed spannings- en temperatuurbereik kan worden gebruikt, zal een te hoge of te lage spanning en temperatuur de levensduur van de motor beïnvloeden.de pomp mag niet worden blootgesteld aan thermische straling van de omgeving.

■Technische beschrijving (gerelateerde delen die met de vloeistof in contact komen)

Pompkopbehuizing: Aluminiumlegering

Schildholte: PPS+GF

Schachthuls: carborundumcompositmateriaal

As: roestvrij staal ((3CR14) as

Magneetbehuizing: PPS-plastic capsule

Afdichtingsring: EPDM

■Aandrijving (inclusief motor)

aandrijfrotor: PPS-magneet in plastic capsule

Schroeven en moeren: SUS 304 roestvrij staal

Rijmotor: borstelloze motor

Motordraadframe: PPA GF

Pompbehuizing: Aluminiumkas voor gietgietwerk met zandblaaswerk en anodisatie + PE-poedercoating.

Beugel: stalen basis

Hoofdband: US 304 roestvrij staal

Waterdicht op basis van IP68 (en60529)

Model van de aansluiting: AMP282104-1 (geschikte stekker AMP282080-1)

Diameter van het mondstuk: 40 mm (1,5 inch)

■ Prestatieparameter

Elektrische parameter

■ Montage-instructies

De pompen van de serie OWP-BL43-200 zijn centrifuge pompen die vooraf moeten worden gevuld,

De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de stuwroller altijd in de vloeistof is ondergedompeld, of de pomp is vooraf gevuld voordat de stroom wordt ingeschakeld.

1: pomp mag niet droog draaien, ook al kan het 15 minuten droog draaien (na 15 minuten droog draaien stopt het automatisch), droog draaien maakt geluid,ook het verhogen van de slijtage van de as en de ashoes.

2: Gebruik de aanbevolen buis met de aanbevolen diameter die de pomp inlaat verbindt, als u een pomp slang inlaat met een kleinere diameter gebruikt. Vanwege de negatieve druk in de pomp,de buitenlucht komt gemakkelijker de pomp binnen via de pijpleiding, zal het de pomp prestatie degradatie, en ook de luchtbelletjes maken schade aan de pomp.

3: Uit de richting van de pompinlaat wordt de stuwbaan in de richting van de wijzerwijzer gedraaid (zie de pijl op de uitlaat).

4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).

5:Om drooglopen te voorkomen (lucht vast te zitten in de roer), dient de uitlaat van de waterpomp verticaal of bovenaan de roer te zijn geplaatst (zie figuur 1).

6: De aangesloten buis moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk te laten afvoeren, de uitlaatpijp mag niet minder dan 90 graden elbow worden gebruikt (zie figuur 2).

7: Kan het zeewater of andere zware verontreiniging met grote korrel onzuiverheid vloeistof niet gebruiken als het vloeibare medium.

■ Aandacht

1. Werkomgevingstemperatuur: -40°C-120°C, moet tijdens de installatie proberen te voorkomen dat het drie-element katalysator, het gasontladingspijpsysteem en de motor dicht bij elkaar komen, en de temperatuur van de werkomgeving te waarborgen.
2. De installatiepositie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te liggen om de levensduur van de pomp te verlengen.

4. Gebruik de pomp weg van de stoffige omgeving, het stof is schadelijk om de levensduur te verminderen
5. Besteed aandacht aan de zuiverheid van het water, vermijd te jammen en stuwkracht geblokkeerd om de levensduur van de pomp te verminderen

Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen, onderdompeling koeling, gefluoreerde vloeistof koeling van datacenters, cryptomining,laadstapel en ander circulatiesysteem voor verwarming en koeling.
