| MOQ: | 50pcs |
| Prijs: | Onderhandelbaar |
| Standaardverpakking: | reeks voor de uitvoer |
| Leveringstermijn: | zoals bevestigd |
| Betaalmethode: | L/C, T/T, Western Union, Paypal |
| Toeleveringskapaciteit: | 1000 stuks per maand |

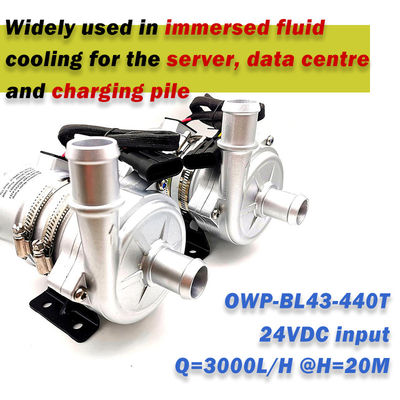

■ Toepassingen
Breed gebruikt in verwarmingsmanagementsysteem van energieopslag, vloeistofgekoelde laadstapel, ondergedompeld koelcirculatiesysteem van datacenters en ander circulatiesysteem voor verwarming en koeling.
■Specifieke kenmerken
◆ Centrifuge pomp
◆Magnetische krachtoverdracht
◆Hoge efficiëntie borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur.
◆Met een breed werktemperatuurbereik
◆PWM-signaal snelheidsregeling
◆Diagnostisch signaal
◆ Met een constante stroomregeling
◆Bescherming tegen omgekeerde polariteit
◆Bescherming tegen drooglopen
◆Bescherming tegen overspanning en overstroom
◆Overbelasting, overtemperatuurbescherming
■Aandrijving (inclusief motor)
aandrijfrotor: PPS-magneet in plastic capsule
Schroeven en moeren: SUS 304 roestvrij staal
Rijmotor: borstelloze gelijkstroommotor
Motordraadframe: PPA+GF
Pompbehuizing: Aluminiumkas voor gietgietwerk met zandblaaswerk en anodisatie + PE-poederlaag.
Beugel: staal Beugel: US 304 roestvrij staal
Waterdicht op basis van IP68 (en60529)
Model van de connector: AMPHENOL C-ATP04-4P-PD01NFK (gepaste stekker: AMPHENOL C-ATP06-4S-RD01NFK)
Diameter van het mondstuk: 25 mm (1 inch)
■Technische beschrijving (gerelateerde delen die met de vloeistof in contact komen)
Pompkopbehuizing: aluminiumlegeringen voor gietgieten
Vervaardiging van elektrische motoren
Schildholte: PPS+GF
Schachthuls: carborundumcompositmateriaal
As: roestvrij staal ((3CR14) as
Magneetbehuizing: PPS-plastic capsule
Afdichtingsring: EPDM
EMC: graad 3
Geluid: ≤ 61 dB
■Instructies voor montage
De pompen van de serie OWP-BL43-440T zijn centrifuge pompen die vooraf moeten worden gevuld,
De pomp is in de laagste positie van het systeem geplaatst om ervoor te zorgen dat de stuwspeler altijd in de vloeistof is ondergedompeld, of de pomp is vooraf gevuld voordat de stroom wordt ingeschakeld.
1: pomp mag niet droog draaien, ook al kan het 15 minuten droog draaien (na 15 minuten droog draaien stopt het automatisch), droog draaien maakt geluid,ook het verhogen van de slijtage van de as en de ashoes.
2: Gebruik de aanbevolen buis met de aanbevolen diameter die de pompinlaat verbindt, indien u een pompinlaat voor een slang met een kleinere diameter gebruikt.de buitenlucht komt gemakkelijker de pomp binnen via de pijpleiding, zal het de pomp prestatie degradatie, en ook de luchtbelletjes maken schade aan de pomp.
3: Uit de richting van de pompinlaat wordt de stuwring in de wijzers van de klok gedraaid (zie pijl op de uitlaat).
4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).
5:Om drooglopen te voorkomen (lucht vast te zitten in de roer) moet de uitlaat van de waterpomp verticaal of bovenin de roer liggen (zie figuur 1).
6: De aangesloten buis moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk te laten afvoeren, de uitlaatpijp mag niet minder dan 90 graden elbow worden gebruikt (zie figuur 2).
7: Kan het zeewater of andere zware verontreiniging met grote korrel onzuiverheid vloeistof niet gebruiken als het vloeibare medium.
Figuur 1 Figuur 2
■Temperatuurparameter
Gemiddelde vloeistoftemperatuur: -40°C tot +85°C (-40°F tot +185°F) Werkomgevingstemperatuur: -40°C tot +120°C (-40°F tot +248°F) Bergingstemperatuur: -40°C tot +70°C (-40°F tot +158°F)
(tot 100 °C, maar dit verkort de levensduur)
■Systeemdruk
De levensduur is meer dan 20.000 uur op basis van de nominale spanning en de omgevingstemperatuur van 36 °C.
■Spanningsbereik
Nominale waterpomp 24V, werkbereik 18V - 32V
Hoewel de motor in een breed spannings- en temperatuurbereik kan worden gebruikt, zal een overmatige of lage spanning en temperatuur de levensduur van de motor beïnvloeden.De pomp mag niet worden blootgesteld aan thermische straling van de omgeving..
Mediumvloeistof: vloeistofmengsel (water met minder dan 60% glycol)
■Opmerkingen
1.Werkomgevingstemperatuur: -40°C-120°C, moet worden geprobeerd om tijdens de installatie te vermijden dat de drie-element katalysator, het gasontladingspijpsysteem en de motor dicht bij elkaar komen, en de temperatuur van de werkomgeving te waarborgen.
2De installatie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te zijn om de levensduur van de pomp te verlengen.
3Gebruik de pomp ver van de stoffige omgeving, het stof is schadelijk om de levensduur te verminderen
4.Let op de zuiverheid van het water, vermijd verstoppen en blokkeer de schroef om de levensduur van de pomp te verkleinen.
■ Prestatieparameter
■Externe dimensie
|
|
